Poznaj uszczelniające kołnierze dachowe dopasowane do wszelkich pokryć dachowych dostępnych na rynku zarówno falistych jak i płaskich oraz do rąbka stojącego. Kołnierze wystepują w formie pojedyńczeń lub w zestawach do zespoleń wielokrotnych czyli połączeń szeregowych i pionowych.

KOŁNIERZ DACHOWY ZIE
DANE TECHNICZNE

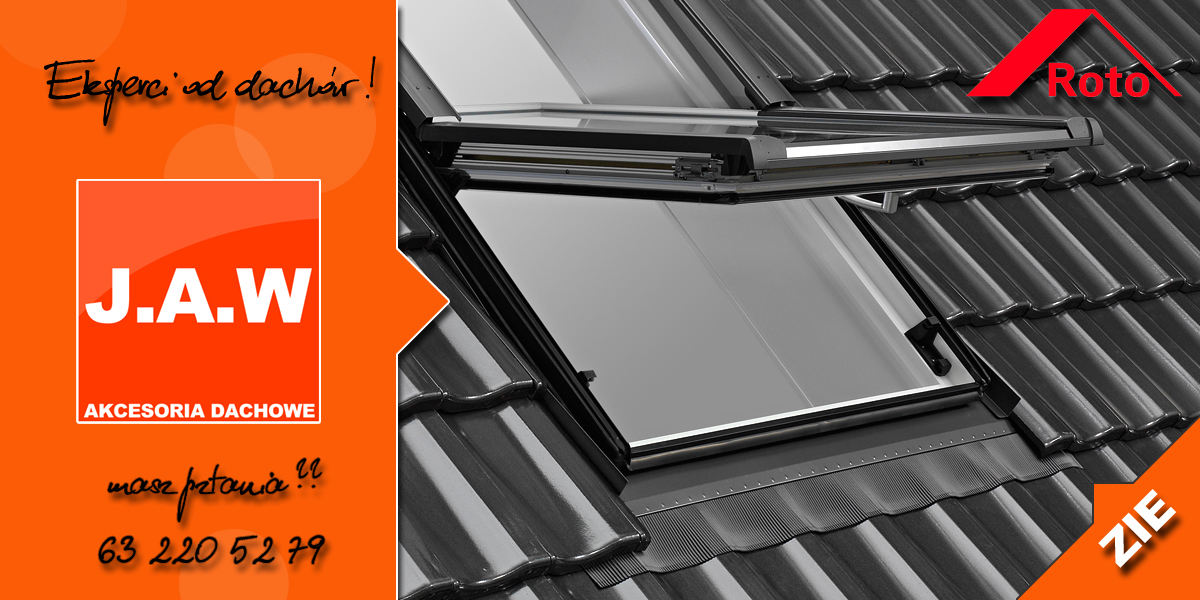

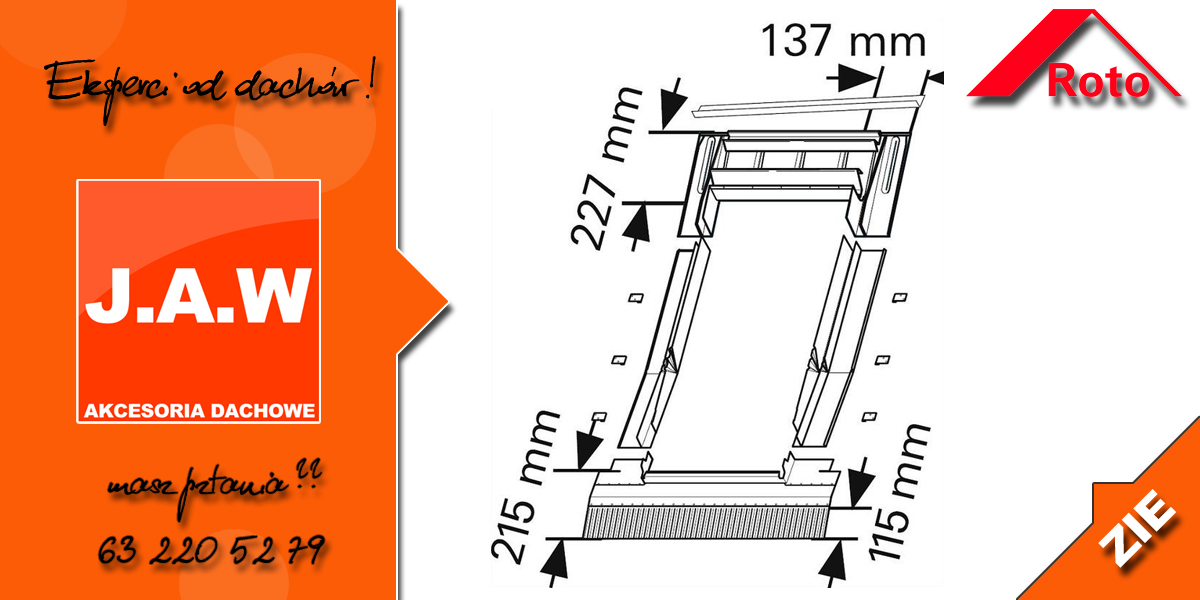

Standardowy kołnierz dachowy Roto ZIE do pokryć falistych

ZIE - kołnierz do pokryć falistych niskoprofilowanych

Kołnierz falisty Roto ZIE to podstawowy i najbardziej popularny rodzaj kołnierza dachowego, stosowany do pokryć falistych niskich typu dachówka, blachodachówka o wyskości fali do 5 cm.

Kołnierz Roto ZIE do pokryć falistych

niskie dachówki

blachodachówki

klasyczne pokrycia

maskymalna wysokość pokryć do 5 cm

KOŁNIERZ DACHOWY SDS
DANE TECHNICZNE

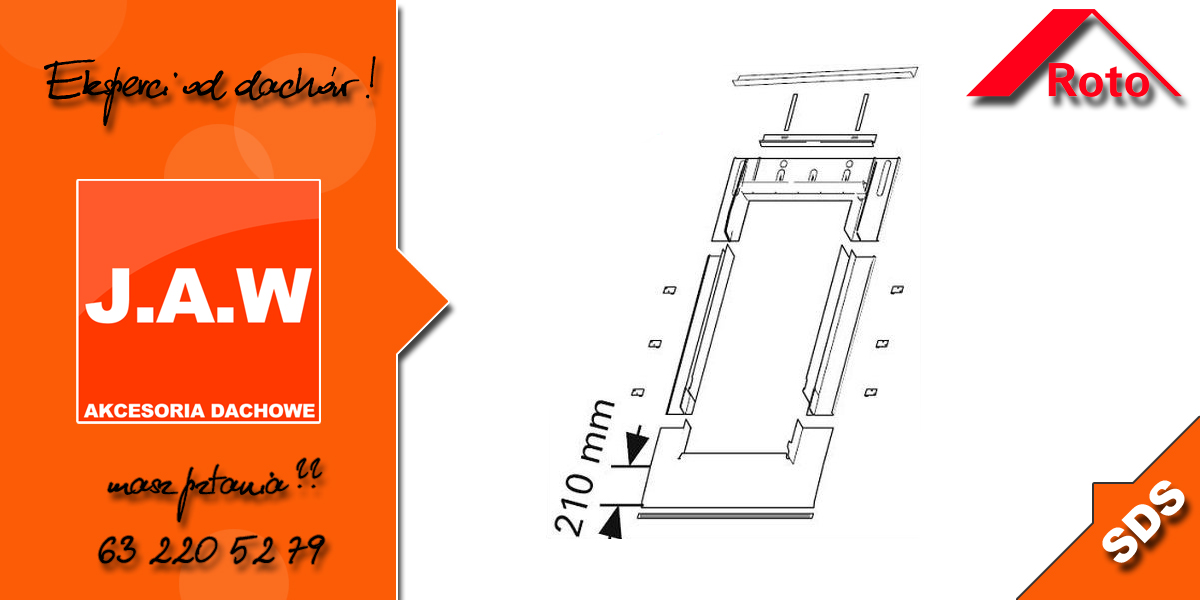

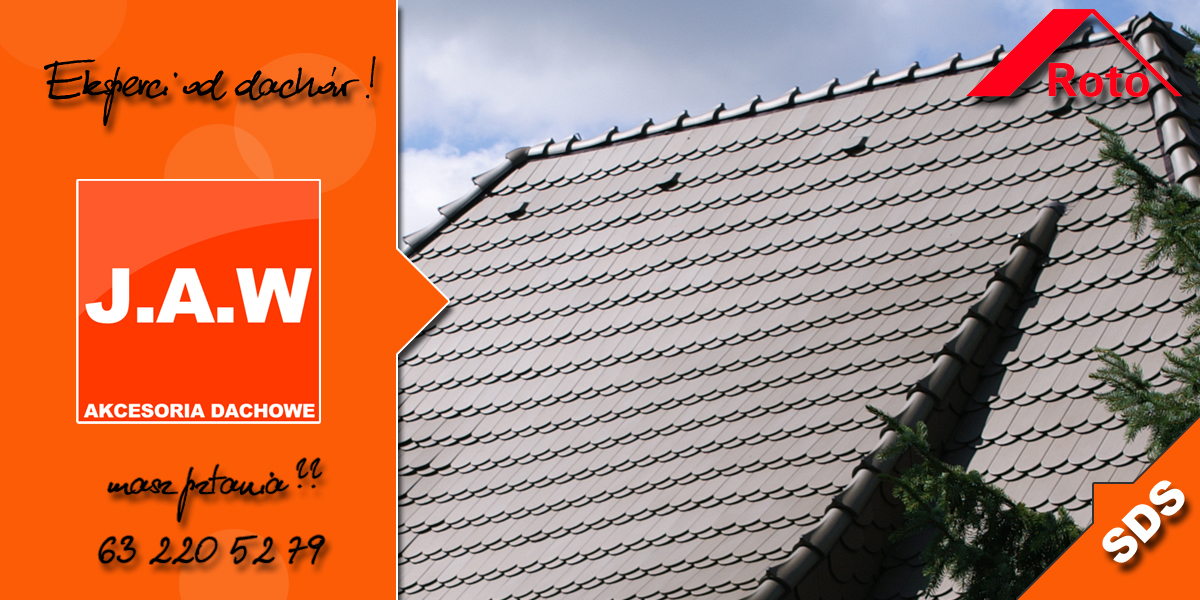

Kołnierz dachowy Roto SDS do pokryć płaskich i do karpiówki układanej w koronkę

SDS - kołnierz jednoczęściowy do pokryć płaskich

Kołnierz Roto SDS przeznaczony do pokryć płaskich typu łupek, gont, gont bitumiczny, karpiówka układana w koronkę (tzw. krycie podwójne). Długość zespołu dolnego 210 mm. Elementy boczne jednoczęściowe (ciągłe).

Kołnierz uszczelniający Roto SDS do pokryć płaskich

Kołnierz Roto SDS do pokryć płaskich

klasyczny łupek i struktonit

gont bitumiczny

płaskie pokrycia

karpiówka układana w koronkę

KOŁNIERZ DACHOWY SNO
DANE TECHNICZNE

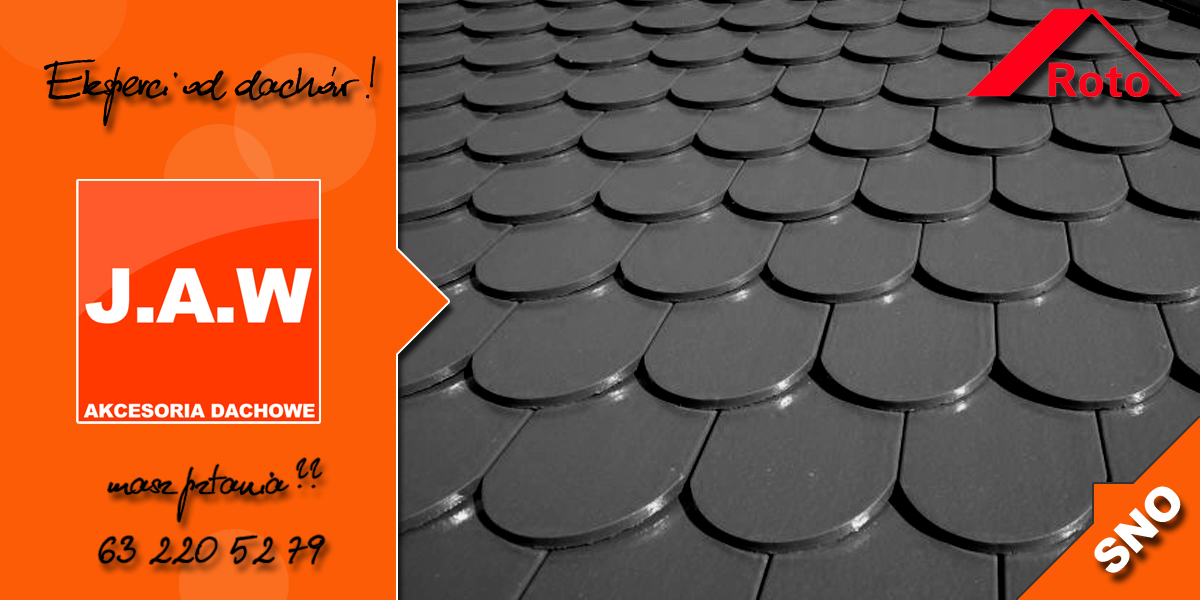

Kołnierz dachowy Roto SNO do karpiówki układanej w popularną łuskę

SNO - kołnierz wieloczęściowy do pokryć płaskich

Kołnierz Roto SNO przeznaczony do pokryć płaskich typu łupek, gont, gont bitumiczny, karpiówka układana w łuskę. Długość zespołu dolnego 210 mm. Elementy boczne wielooczęściowe cięte.

Kołnierz uszczelniający Roto SNO do pokryć płaskich

Kołnierz Roto SNO do pokryć płaskich

klasyczny łupek i struktonit

gont bitumiczny

płaskie pokrycia

karpiówka układana w łuskę

KOŁNIERZ DACHOWY BTN
DANE TECHNICZNE

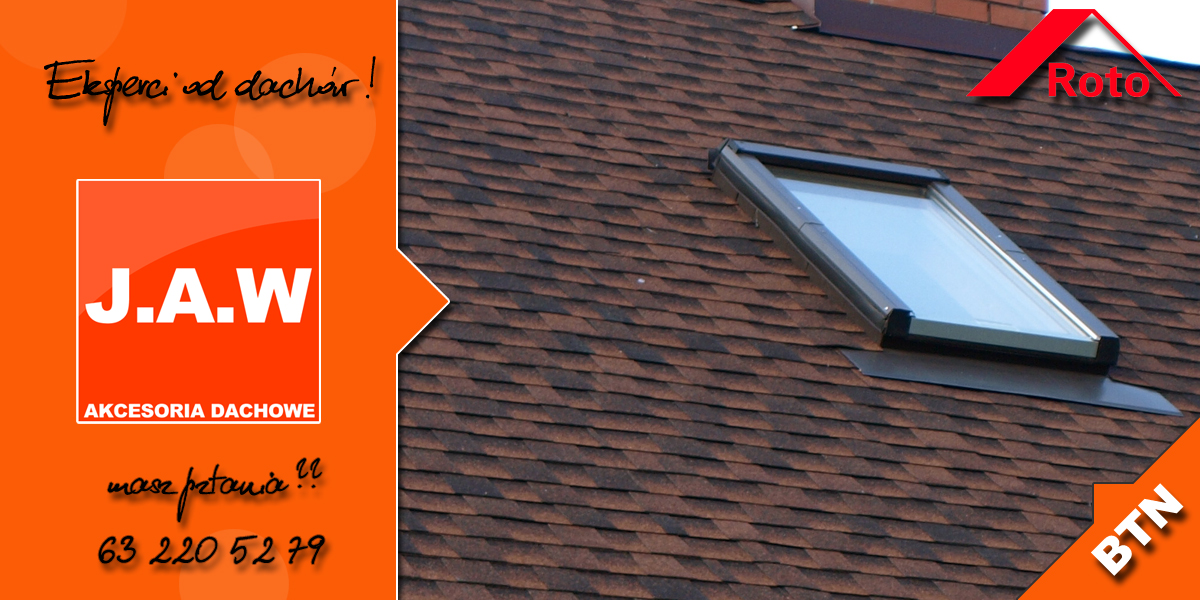

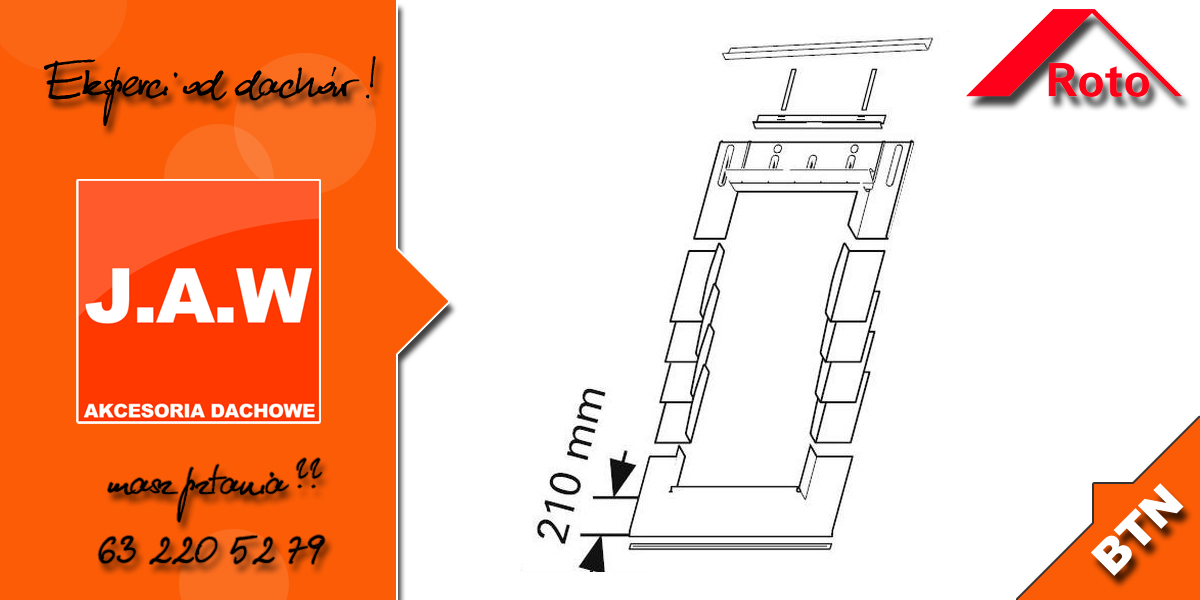

Kołnierz dachowy Roto BTN do gontów bitumicznych

BTN - kołnierz wieloczęściowy do pokryć płaskich

Kołnierz Roto BTN przeznaczony do pokryć płaskich typu gont bitumiczny (gont asfaltowy). Długość zespołu dolnego 210 mm. Elementy boczne wielooczęściowe cięte.

Kołnierz uszczelniający Roto SNO do gontów asfaltowych

Kołnierz Roto BTN do pokryć asfaltowych

gont asfaltowy

gont bitumiczny

pokrycia płaskie

pokrycia niskie

KOŁNIERZ DACHOWY HZI
DANE TECHNICZNE

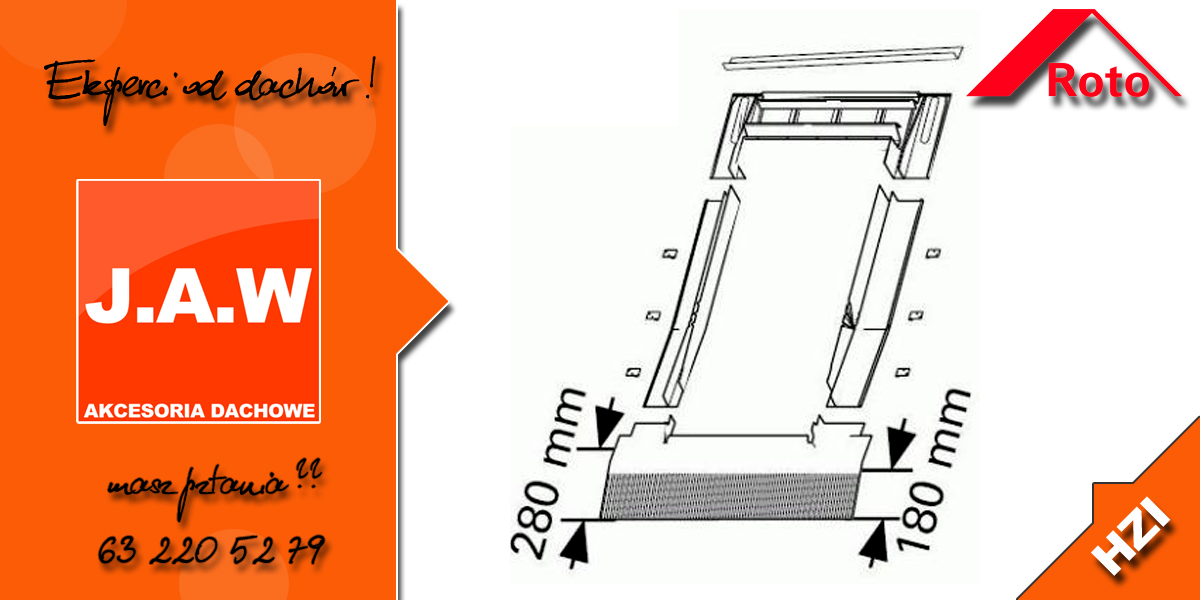

Kołnierz dachowy Roto HZI do wysokich pokryć falistych

HZI - kołnierz do pokryć falistych wysokoprofilowanych

Kołnierz Roto HZI jest przeznaczony do pokryć falistych wysokoprofilowanych czyli wszelkich pokryć o wysokości fali od 5-9 cm. Od standardowego kołnierza falistego różni się ołowiem - długość 180 mm.

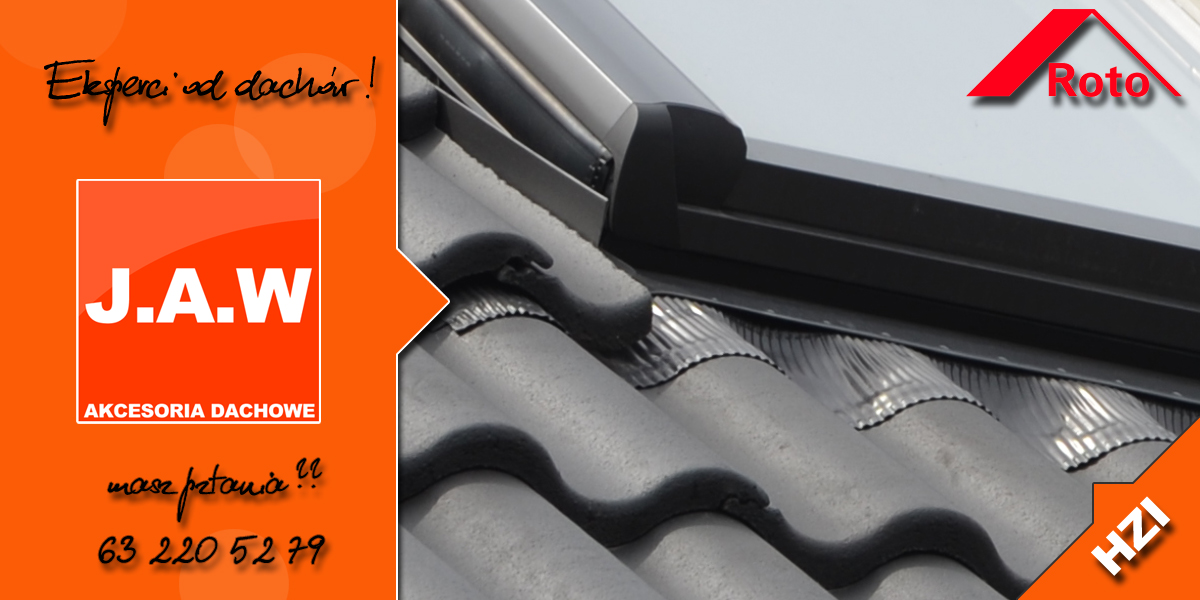

Kołnierz uszczelniający Roto HZI do pokryć z wysoką falą

Kołnierz Roto HZI do wysokich pokryć falistych

dachówki wysokoprofilowane

blachodachówki o wysokiej fali

wysoka dachówka falista

pokrycia wysokie faliste

KOŁNIERZ DACHOWY EZI
DANE TECHNICZNE

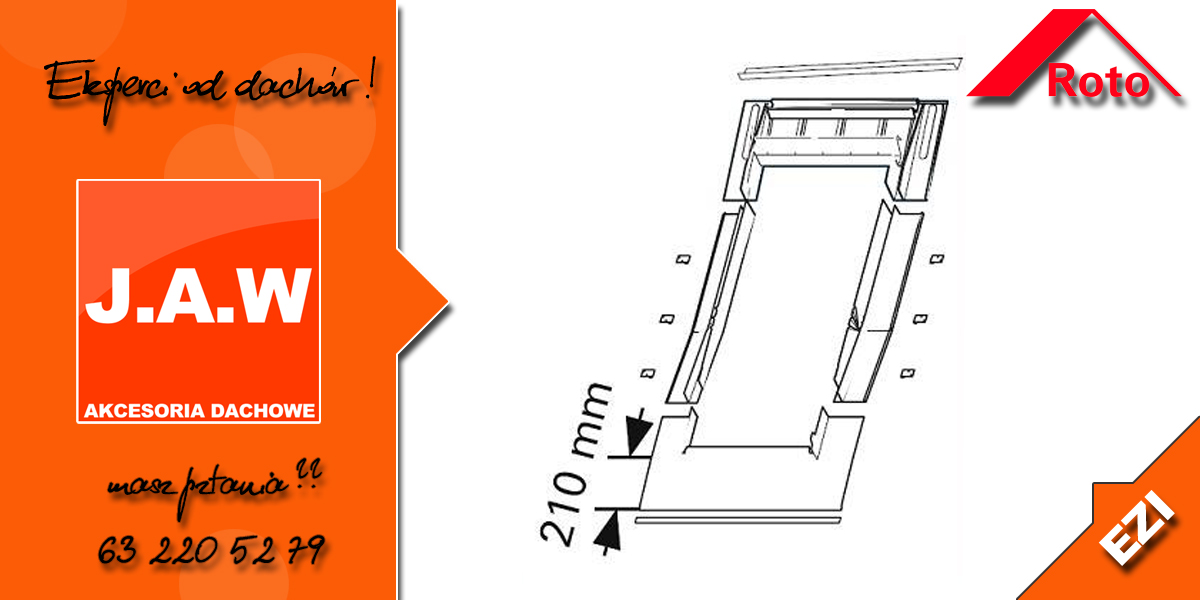

Kołnierz dachowy Roto EZI do pokryć płaskich zakładkowych

EZI - kołnierz do pokryć płaskich zakładkowych

Kołnierz Roto EZI jest przeznaczony do pokryć płaskich zakładkowych czyli dachowek typu tegalit, domino, actua, orea lub Nelskamp G. Zespół dolny płaski o długości 210 mm. Korytka boczne kołnierza z przetłoczeniami jak przy dachowce profilowanej. Zamki boczne zapewniają lepsze uszczelnienie niż tradycyjne płaskie dachówki karpiówki.

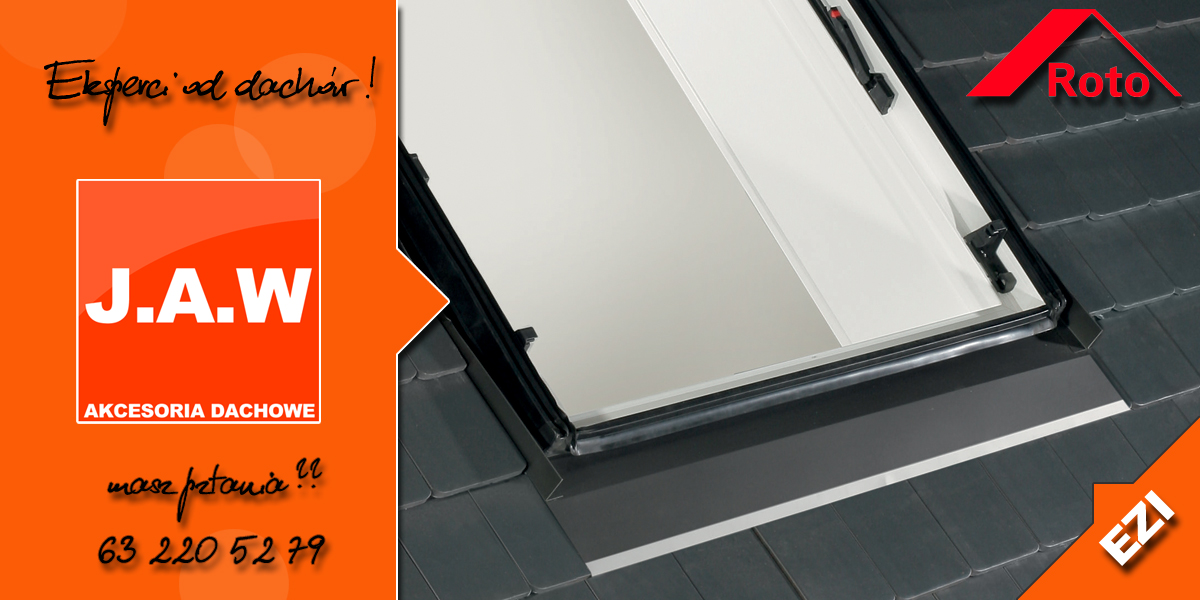

Kołnierz uszczelniający Roto EZI do pokryć płaskich tegalit domino actua orea

Kołnierz Roto EZI do wysokich pokryć płaskich

dachówki płaskie zakładkowe

dachówki Tegalit Domino

dachówka Orea Actua G

pokrycia niskie płaskie

KOŁNIERZ DACHOWY ZSD
DANE TECHNICZNE

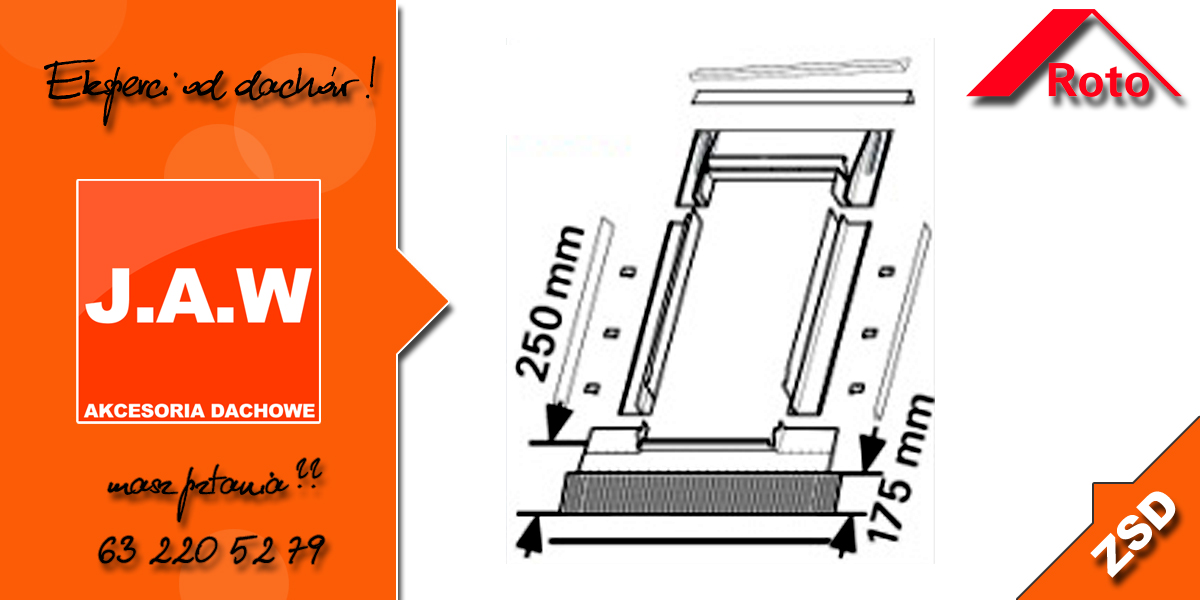

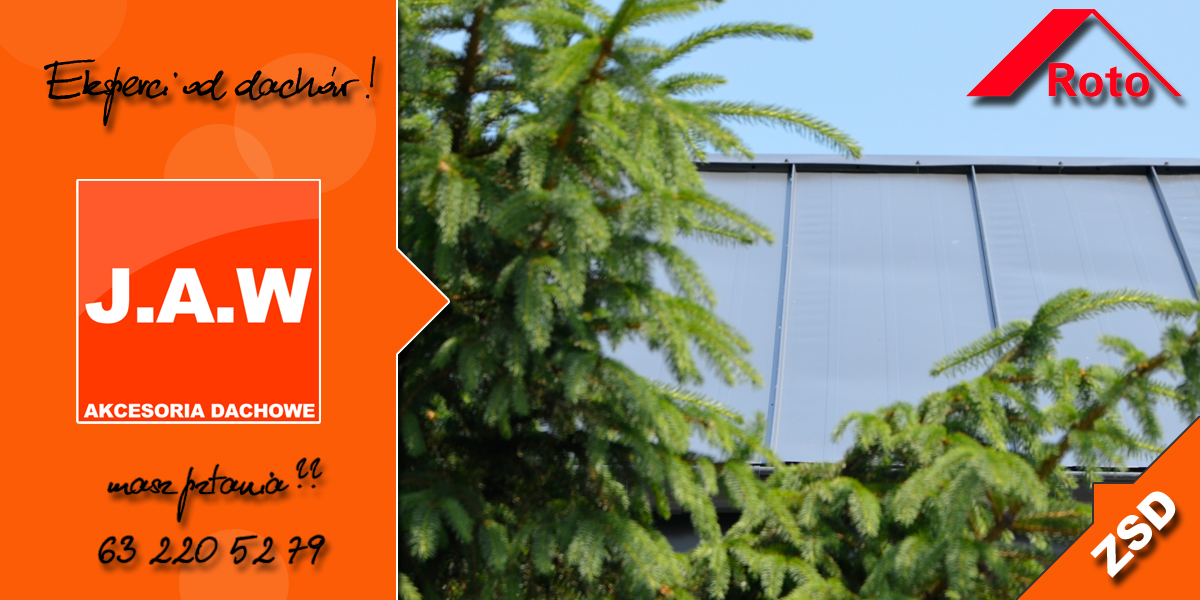

Kołnierz dachowy Roto ZSD do pokryć niskich i rąbka stojącego

ZSD - kołnierz do pokryć niskoprofilowanych płaskich

Kołnierz Roto ZSD jest przeznaczony do pokryć niskoprofilowanych czyli do blachodachówek, blach trapezowych, blach płaskich oraz do rąbka stojącego. Zespół dolny płaski o długości 210 mm. Korytka boczne kołnierza z przetłoczeniami jak przy dachowce profilowanej.

Kołnierz uszczelniający Roto ZSD do pokryć płaskich niskoprofilowanych

Kołnierz Roto ZSD do niskich pokryć płaskich

blachodachówki dachowe

blachy płaskie

niskie trapezy

rabek stojący

KOŁNIERZ DACHOWY ZSD
DANE TECHNICZNE

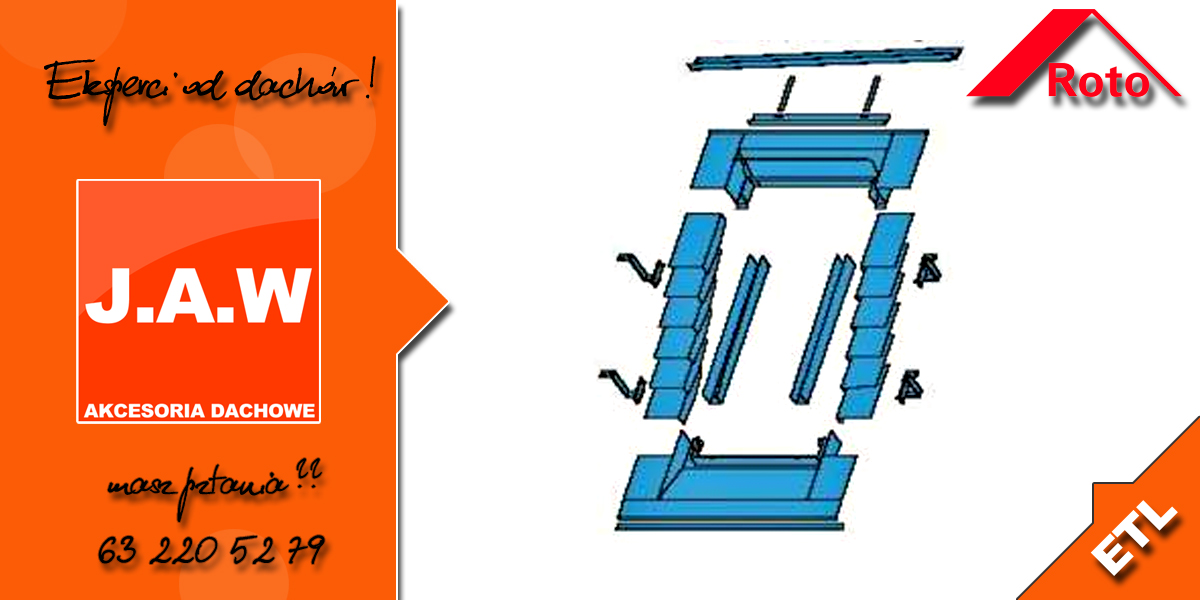

Kołnierz dachowy Roto ETL do obniżonego montażu

ETL - kołnierz do obniżonego montażu

Kołnierz Roto ETL jest przeznaczony do okien niskoosadzanych w połaci dachowej. Kołnierz do obniżonego montażu (o 120mm) na dachy od 30º nachylenia. Tylko w wersji SNO (z bokami wieloczęściowymi - ciętymi). Kołnierz ten nie występuje w wersji WD.

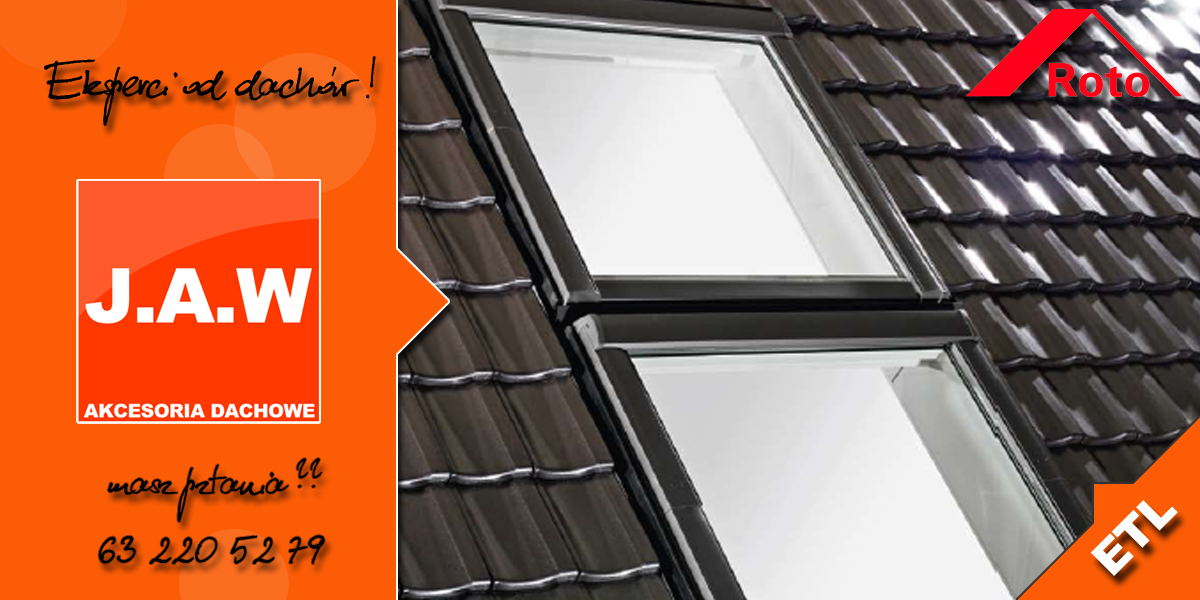

Kołnierz uszczelniający Roto ETL do obniżonego montażu

Kołnierz Roto ETL do obniżonego montażu

blachodachówki

dachówki

trapezy dachowe

pokrycia profilowane

KOŁNIERZ DACHOWY 1x1
OZNACZENIA

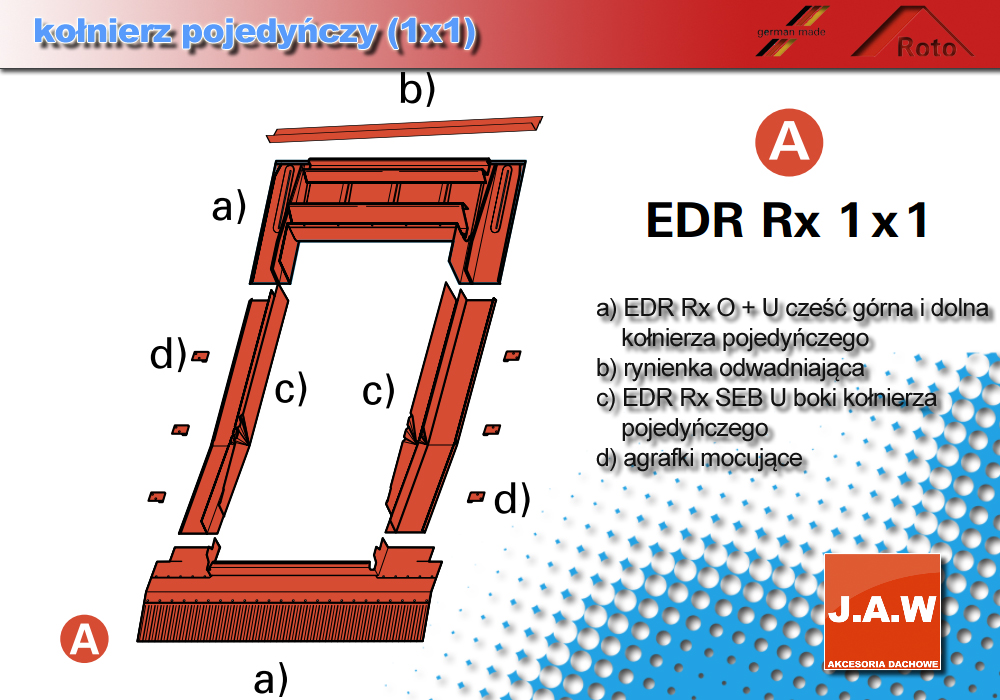

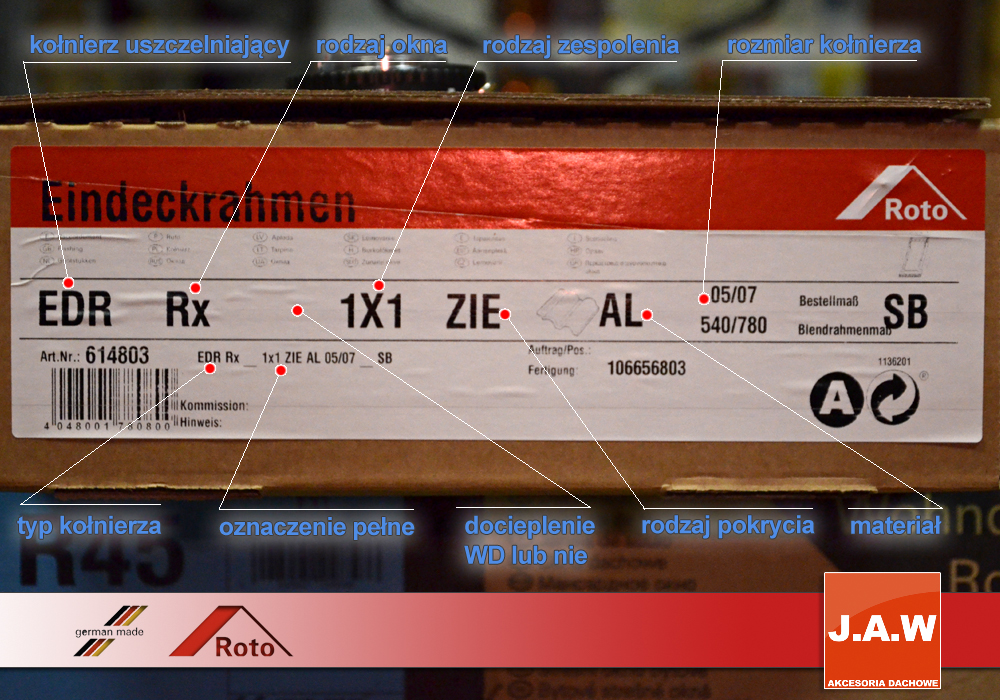

Kołnierz dachowy pojedyńczy Roto 1x1 oznaczenia

1x1 - kołnierz uszczelniający pojedynczy

Kołnierz Roto EDR Rx 1x1 przeznaczony do wszystkich typów okien Roto Designo.

Kołnierz Roto 1x1 do okien Roto Designo - oznaczenia:

a) - EDR Rx O+U część górna i dolna kołnierza

b) - rynienka odwadniająca

c) - EDR SEB+U boki kołnierza

d) - agrafki mocujące kołnierz

KOŁNIERZ ZESPOLONY 1x2
OZNACZENIA

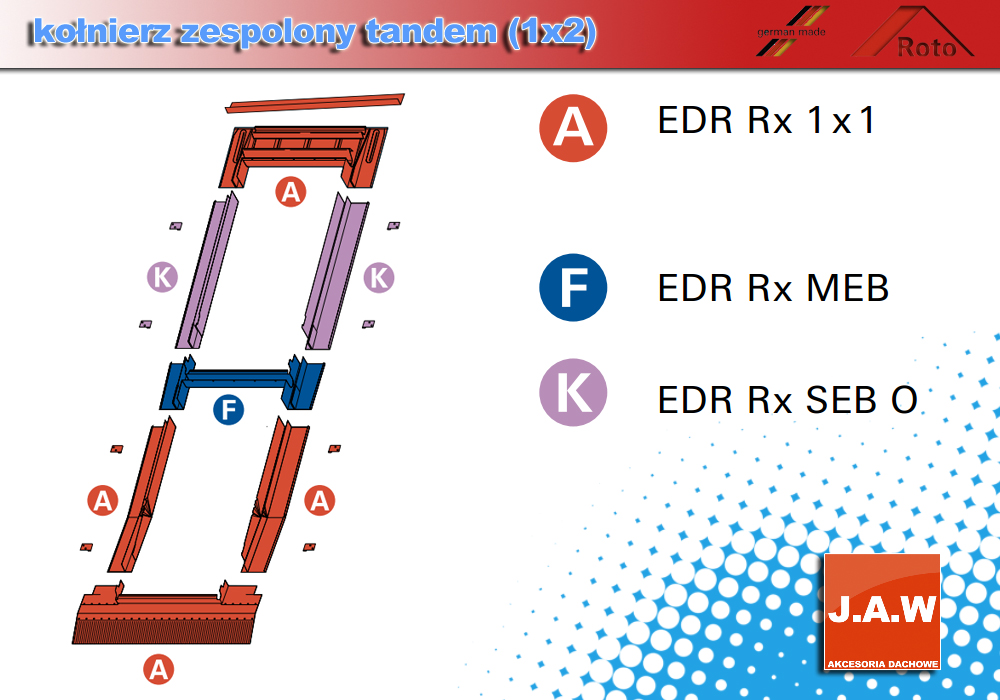

Kołnierz dachowy zespolony tandem Roto 1x2 oznaczenia

1x2 - kołnierz uszczelniający zespolony tandem

Kołnierz Roto EDR Rx 1x2 przeznaczony do zespoleń wszystkich typów okien Roto Designo w zespoleniu pionowym typu tandem czyli okna montowane jedno nad drugim pionowo.

Kołnierz uszczelniający Roto do zespoleń w pionie

Kołnierz Roto 1x2 do okien Roto Designo - oznaczenia:

A - EDR Rx 1x1 kołnierz pojedyńczy i rynienka

F - EDR Rx MEB rynienka poprzeczna MEB

K - EDR Rx SEB O boki kołnierza, góra

d) - agrafki mocujące kołnierz

KOŁNIERZ ZESPOLONY 3x2
OZNACZENIA

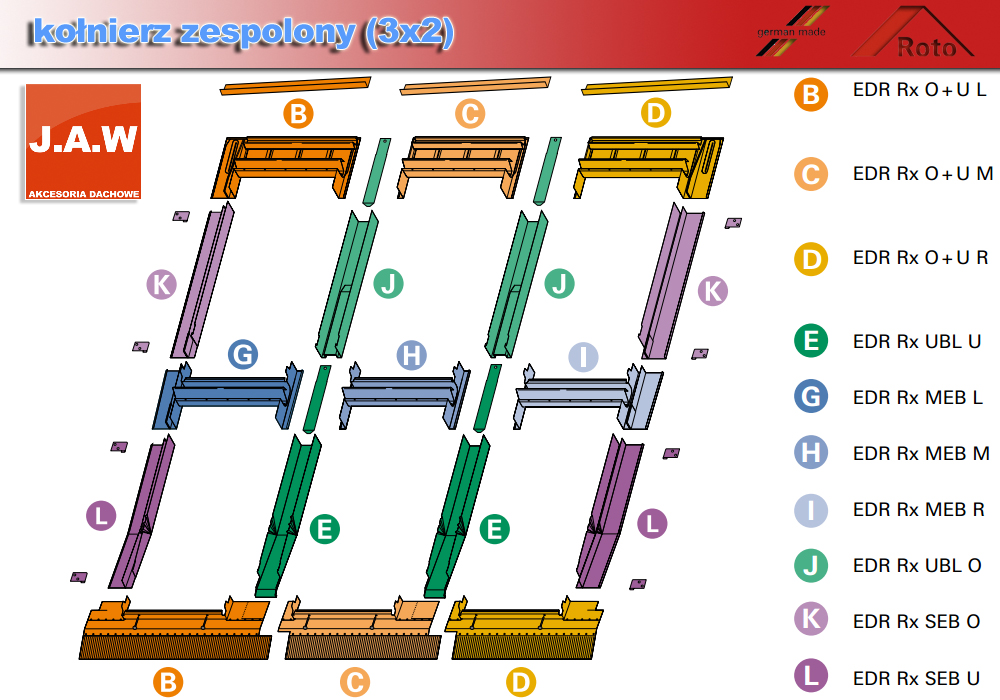

Kołnierz dachowy zespolony szeregowy Roto 3x2 oznaczenia

3x2 - kołnierz uszczelniający zespolony szeregowy

Kołnierz Roto EDR Rx 3x2 przeznaczony do zespoleń wszystkich typów okien Roto Designo w zespoleniu pionowym typu tandem oraz szeregowym poziomym.

Kołnierz uszczelniający zespolony Roto do zespoleń w pionie i w poziomie

Kołnierz Roto 3x2 do okien Roto Designo - oznaczenia:

B - EDR Rx O + U L - część górna i dolna kołnierza dachowego, lewa strona (łącznie z rynienką)

C - EDR Rx O + U M L - część górna i dolna kołnierza dachowego, środek (łącznie z rynienką)

D - EDR Rx O + U R - część górna i dolna kołnierza dachowego, prawa strona (łącznie z rynienką)

E - EDR Rx UBL U - rynienka podłużna pionowa UBL, dół (łącznie z zapinkami)

G - EDR Rx MEB L - rynienka poprzeczna pozioma MEB, lewa

H - EDR Rx MEB M - rynienka poprzeczna pozioma MEB, środkowa

I - EDR Rx MEB R - rynienka poprzeczna pozioma MEB, prawa

J - EDR Rx UBL - rynienka podłużna pionowa UBL, góra (łącznie z zapinkami)

K - EDR Rx SEB O - boki pionowe kołnierza zespolonego, góra

L - EDR Rx SEB U - boki pionowe kołnierza zespolonego, dół

ZESTAW DOSZCZELNIAJĄCY AAS
DANE TECHNICZNE

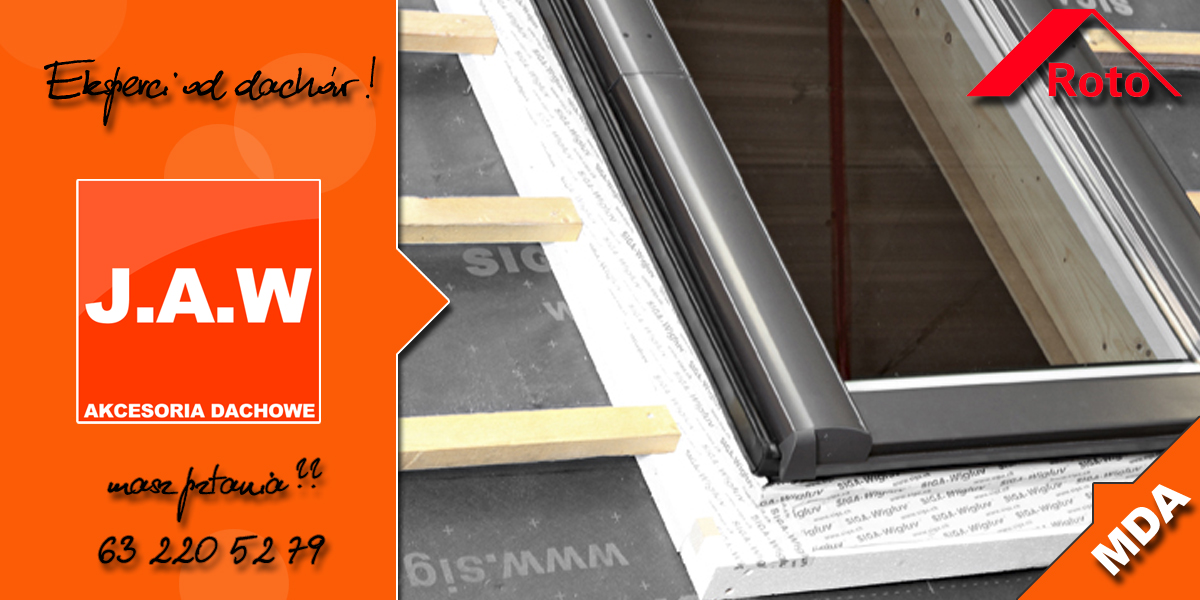

Zestaw do kołnierza Roto AAS i MDA do wiatro i termoizolacji

AAS - zestaw montażowy doszczelniający

Zestaw doszczelniający Roto AAS jest przeznaczony do szczelnych połączeń okien dachowych z paroizolacją. Widoczna ramka to część zestawu MDA który zapewnia całkowitą wiatro-, hydro- oraz termoizolację okna dachowego. Opatentowany zestaw uszczelniający Roto do wszystkich okien dachowych z termoizolacją do szczelnego, odpornego na deszcz i wiatr połączenia między oknem dachowym z termoizolacją a membraną dachową zgodnie z przepisami ZVDH.
