Wkręt specjalistyczne inox A2 i nierdzewne konstrukcyjne

Specjalistyczne wkręty INOX A2 do dachów i konstrukcji.

Przedstawiam Ci specjalistyczne zamocowania do uszczelnień otworów w dachu z dużą i szczelną uszczelką EPDM, wkręty nierdzewne konstrukcyjne, wkręty specjalne do mocowania solarów i fotowoltaiki na dachach, które są wykonane z wytrzymałej stali nierdzewnej dzieki czemu nie skorodują i przez długie lata będą wyglądały jak nowe. - JAW Eksperci Od Dachów - Eksperci od sprawdzonych zamocowań.

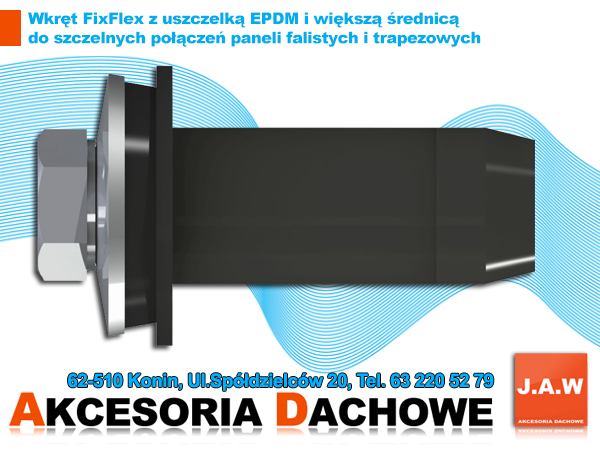

Wkręt FixFlex z dużą uszczelką EPDM do szczelnych połączeń płyt falistych i pcv - JAW Konin

Wkręt FixFlex z EPDM do mocowania płyt falistych

Wkręt nierdzewny FixFlex wykonany jest z wytrzymałej i odpornej na zmienne warunki atmosferyczne stali A2. Dzieki długiej uszczelce z kauczuku EPDM podczas dokręcania uzyskasz całkowitą szczelność połączenia na płycie falistej zarówno stalowej jak i z PCV nawet przy dużym i wyrobionym otworze.

Średnica: 9.5 mm | Śruba: inox | Uszczelka: kauczuk EPDM

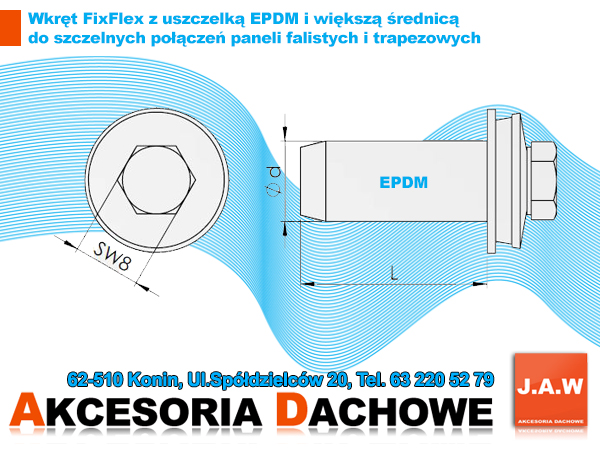

Rysunek techniczny fixflex do szczelnych połączeń - JAW Konin

Wymiary i pakowanie nierdzewnych śrub FixFlex:

Wkręt tego typu można z powodzeniem używać do mocowania elementów nawet tych ruchomych oraz do elementów z wyrobionymi otworami, których już nie ma czym uszczelnić.

Tabela rozmiarów wkrętów/śrub FixFlex ze stali nierdzewnej

kod	Długość [mm]	Średnica [mm]	Śruba [mm]	Opakowanie [szt]	Nawiercanie [ø mm]
FixFlex 16	16	ø 9.5 mm	M5	100 szt	ø 10
FixFlex 22	22	ø 9.5 mm	M5	100 szt	ø 10

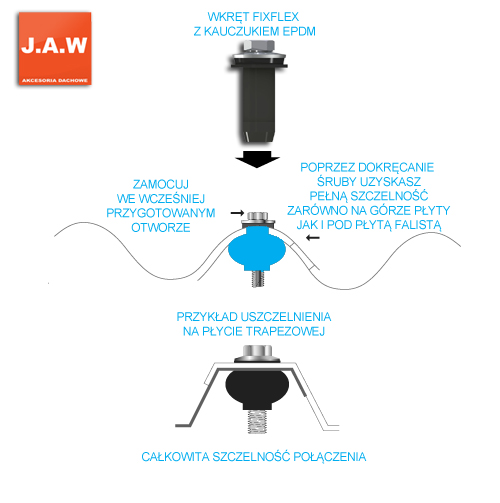

Przykład połączenia płyty falistej nierdzewnym wkrętem fixflex

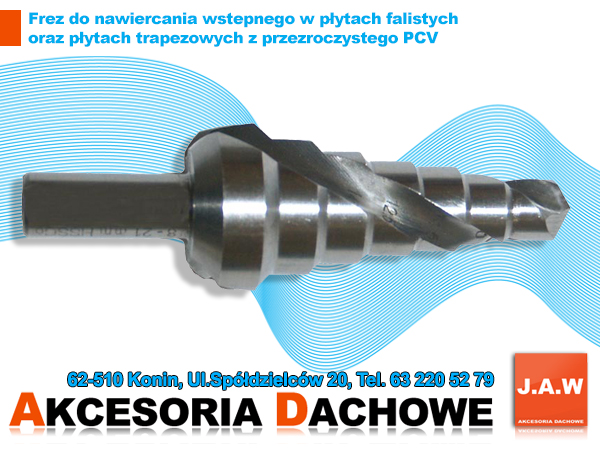

specjalny frez do nawiercania w płytach falistych i trapezowych z pcv

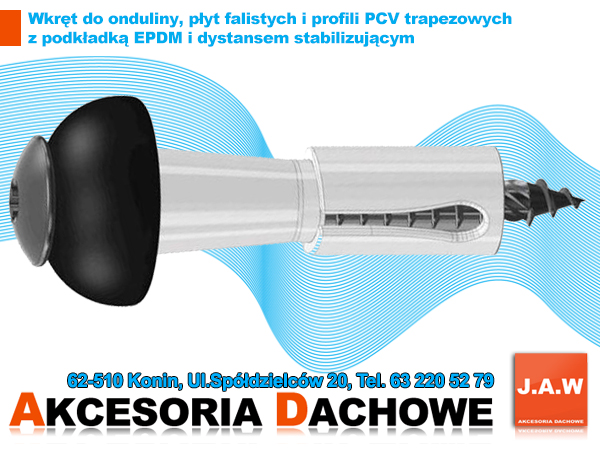

Wkręt dystansowy DSH2 do onduliny płyt falistych i pcv - JAW Konin

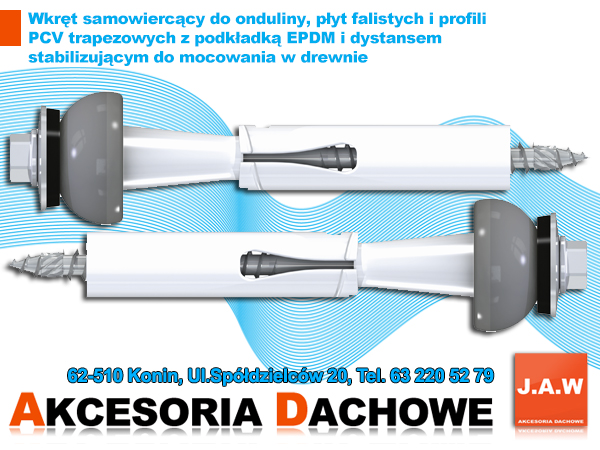

Wkręt dystansowy DSH2 do płyt falistych do drewna

Wkręt nierdzewny DSH2 wykonany jest z wytrzymałej stali nierdzewnej i posiada szeroką grzybkową podkładkę dla uzyskania pełnej szczelności połączenia. Wkręt dystansowy DSH pozwala szybko i skutecznie zamocowań płyty faliste do podłozy drewnianych bez pomocy drugiej osoby.

Średnica: 10 mm | Długość: 50 mm | Śruba: inox | Uszczelka: kauczuk EPDM ø19 mm

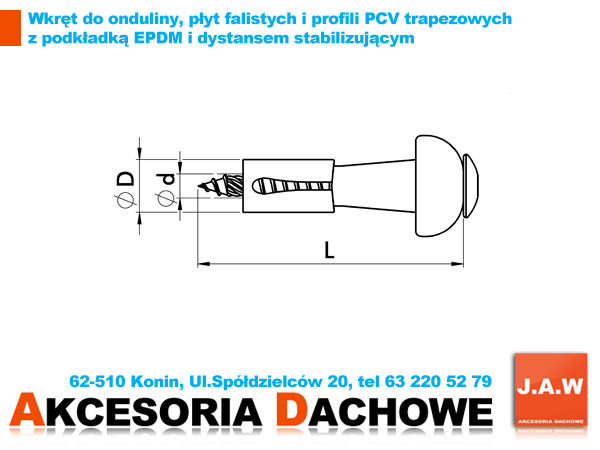

Rysunek techniczny wkręta DSH do onduliny i płyt do drewna - JAW Konin

Wymiary i pakowanie nierdzewnych wkrętów dystansowych DSH2:

Wkręt tego typu można z powodzeniem używać do mocowania elementów nawet tych ruchomych oraz do elementów z wyrobionymi otworami, których już nie ma czym uszczelnić.

Tabela rozmiarów wkrętów DSH2 ze stali nierdzewnej

kod	Długość L[mm]	Średnica [mm]	Śruba [mm]	Opakowanie [szt]	Nawiercanie [ø mm]
DHS2-HOLZ	50	ø 10 mm	ø 4.8	100 szt	ø 10

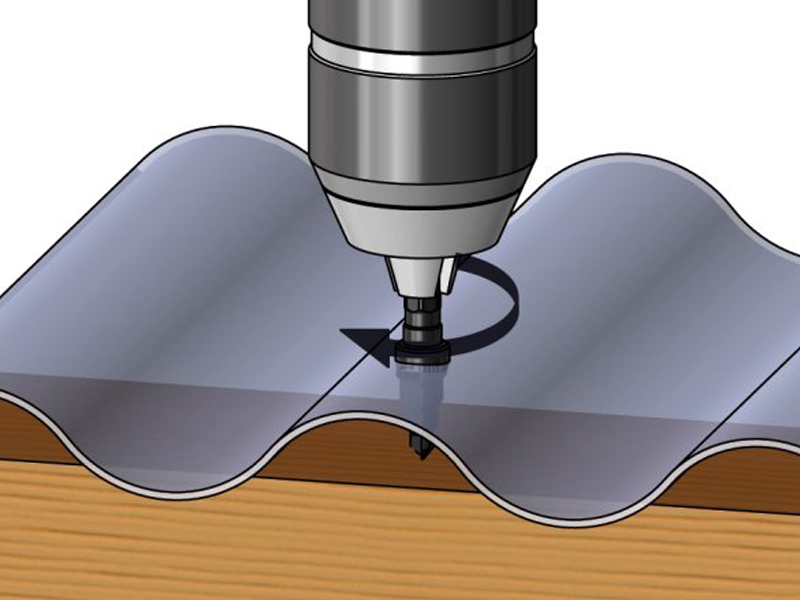

Krok 1 - nawiercanie płyty falistej pcv lub onduliny

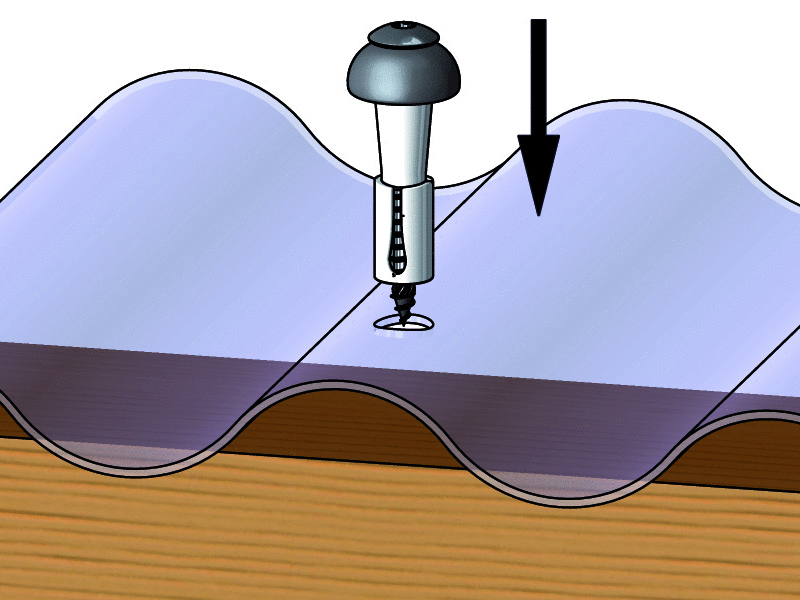

Krok 2 włożenie wkręta mocującego FixFlex w nawiercony otwór

Krok 3 - docieśnięcie tuleji do łaty montażowej lub podłoża

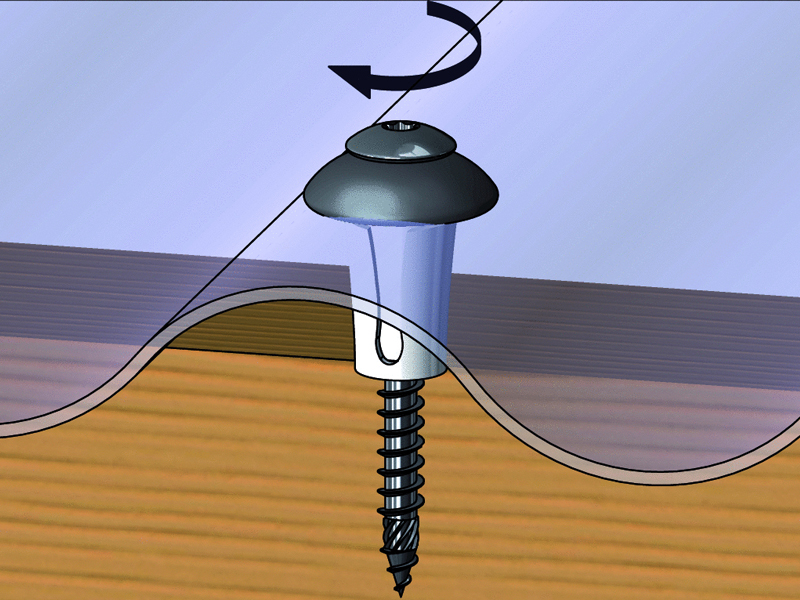

Krok 4 - dokręcenie zamocowania by uzyskać szczelność

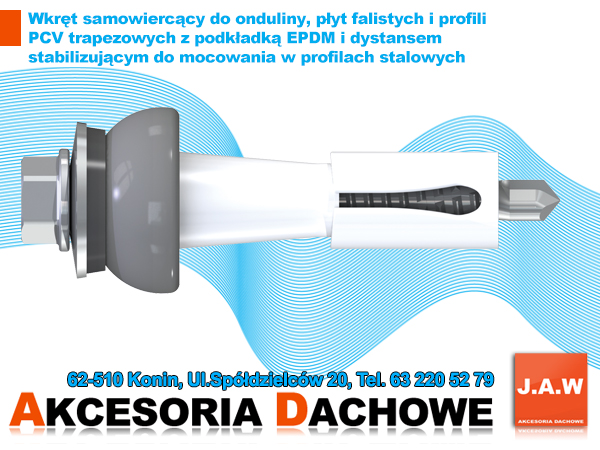

Wkręt dystansowy DSH2 do onduliny płyt falistych i salux pcv do podłoży stalowych - JAW Konin

Wkręt dystansowy DSH2 do płyt falistych do stali

Wkręt nierdzewny DSH2-STAL wykonany jest z stali INOX A2 i posiada szeroką grzybkową podkładkę dla uzyskania pełnej szczelności połączenia z tym, że ma łeb na śrubę M8, który pozwala z dużą siłą dokręcić go do podłoża stalowego. Wkręt dystansowy DSH2-S pozwala uzyskać dystans o wysokości 18 mm.

Średnica: 10 mm | Długość: 50 mm | Śruba: inox | Uszczelka: kauczuk EPDM ø19 mm

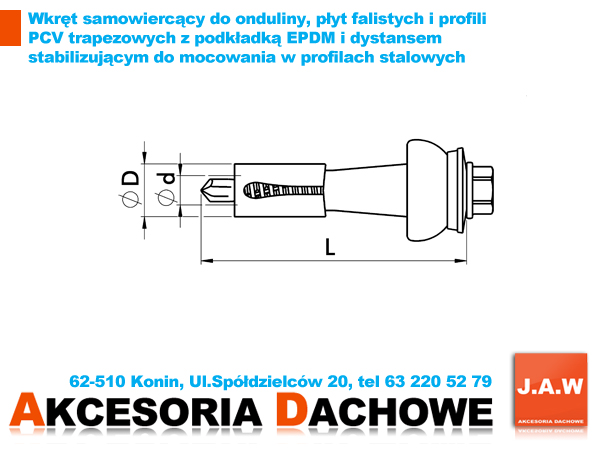

Rysunek techniczny wkręta DSH2-STAL do płyt falistych mocowanych do metalu - JAW Konin

Wymiary i pakowanie nierdzewnych wkrętów dystansowych DSH2-STAL:

Wkręt dystansowy zapewnia idelane i trwale zamocowanie do podloży stalowych z dystansem 18 mm.

Tabela rozmiarów wkrętów DSH2 ze stali nierdzewnej

kod	Długość L[mm]	Średnica [mm]	Śruba [mm]	Opakowanie [szt]	Nawiercanie [ø mm]
DHS2-STAL	50	ø 10 mm	ø 5.5	100 szt	ø 10

Wkręt dystansowy DSH2-H50 do onduliny płyt falistych do podłoży stalowych dla dystansu 50 mm - JAW Konin

Wkręt dystansowy DSH2-H50 do płyt falistych do drewna

Wkręt nierdzewny DSH2-H50 wykonany jest z stali INOX i posiada bardzo szeroką grzybkową podkładkę 24mm dla uzyskania szczelngo połączenia. Wkręt dystansowy DSH2-H50 pozwala uzyskać dystans o wysokości 50 mm.

Średnica: 12 mm | Długość: 85 mm | Śruba: inox | Uszczelka: kauczuk EPDM ø24 mm

Rysunek techniczny wkręta DSH2-H50 do płyt falistych i eternitu - JAW Konin

Wymiary i pakowanie nierdzewnych wkrętów dystansowych DSH2-H50:

Wkręt dystansowy zapewnia idelane i trwale zamocowanie do podłoży stalowych jak i drewnianych z dystansem od 30 - 50 mm.

Tabela rozmiarów wkrętów DSH2-H50 ze stali nierdzewnej

kod	Długość L[mm]	Średnica [mm]	Śruba [mm]	Opakowanie [szt]	Nawiercanie [ø mm]
DHS2-H30	75	ø 12 mm	ø 6.0	100 szt	ø 12
DHS2-H35	90	ø 12 mm	ø 6.0	100 szt	ø 12
DHS2-H40	90	ø 12 mm	ø 6.0	100 szt	ø 12
DHS2-H45	100	ø 12 mm	ø 6.0	100 szt	ø 12
DHS2-H50	100	ø 12 mm	ø 6.0	100 szt	ø 12

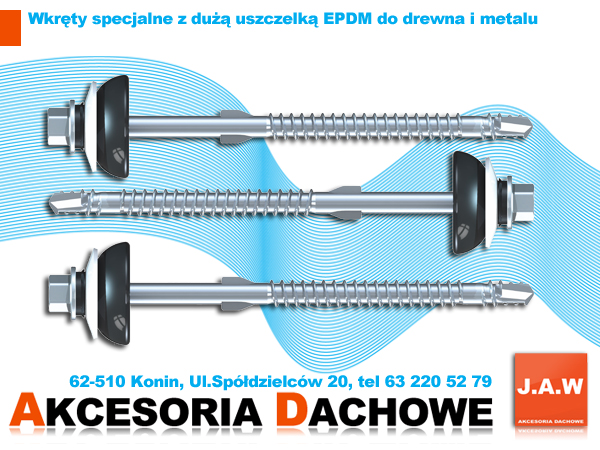

WKRĘT Z PODKŁADKĄ PARASOLKOWĄ WFBS-S-A

Wkręt specjalny z dużą uszczelką parasolkową epdm do drewna i metalu - JAW Konin

Wkręt specjalny z podkładką typu parasolka EPDM

Wkręt specjalistyczny typu WFBS-S-A wykonany jest z utwardzonej stali węglowej i zapewnia pewne mocowanie płyt falistych i eurofali. Wkręt ma długość gwintu 50 mm, uszczelkę EPDM o średnicy ø25 mm i podkładkę dociskową ze stali nierdzewnej ø22 mm.

Średnica: ø6.5 mm | Długość: 130 mm | Łeb: M8 | Materiał: utwardzona stal węglowa

WKRĘT Z PODKŁADKĄ PARASOLKOWĄ WFBS-V-A

Wkręt specjalny z podkładką typu parasolka EPDM

Wkręt specjalistyczny typu WFBS-V-A wykonany jest stali nierdzewnej A2 i do mocowań eurofali czy eternitu. Wkręt ma długość gwintu 50 mm, uszczelkę EPDM o średnicy ø25 mm i podkładkę dociskową ze stali nierdzewnej ø22 mm.

Średnica: ø6.5 mm | Długość: 130 mm | Łeb: M8 | Materiał: INOX A2

WKRĘT Z PODKŁADKĄ PARASOLKOWĄ WFBS-S-Z12

Wkręt specjalny z podkładką typu parasolka EPDM

Wkręt specjalny typu WFBS-S-Z12 wykonany jest z utwardzonej stali węglowej i zapewnia pewne mocowanie płyt falistych eurofali do grubych konstrukcji stalowych o grubości ścianek do 12mm. Wkręt ma długość gwintu 50 mm, uszczelkę EPDM o średnicy ø25 mm i podkładkę dociskową ze stali nierdzewnej ø22 mm.

Średnica: ø6.3 mm | Długość: 110 mm | Łeb: M8 | Stal: utwardzona węglowa

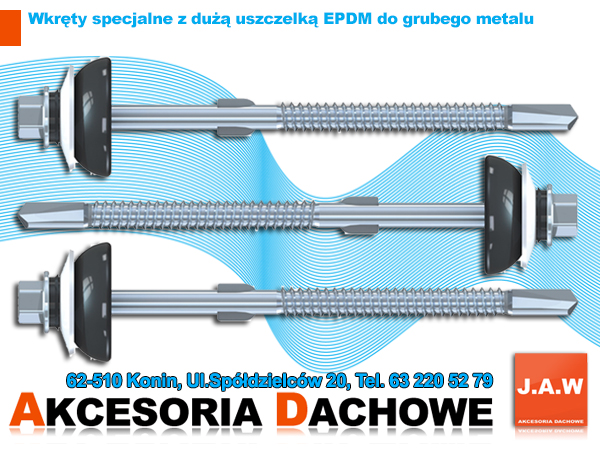

WKRĘT Z PODKŁADKĄ PARASOLKOWĄ WFBS-B-Z6

Wkręt specjalny z dużą uszczelką parasolkową epdm do grubego i metalu - JAW Konin

Wkręt specjalny z podkładką typu parasolka EPDM

Wkręt specjalny typu WFBS-B-Z6 wykonany jest stali nierdzewnej A2 oraz bimetalu i zapewnia pewne mocowanie płyt eurofali, eternitu do konstrukcjach stalowych o grubości 6 mm. Wkręt ma długość gwintu 50 mm, uszczelkę EPDM o średnicy ø25 mm i podkładkę dociskową ze stali nierdzewnej ø22 mm.

Średnica: ø6.3 mm | Długość: 110 lub 160 mm | Łeb: M8 | Stal: nierdzewna A2 i bimetal

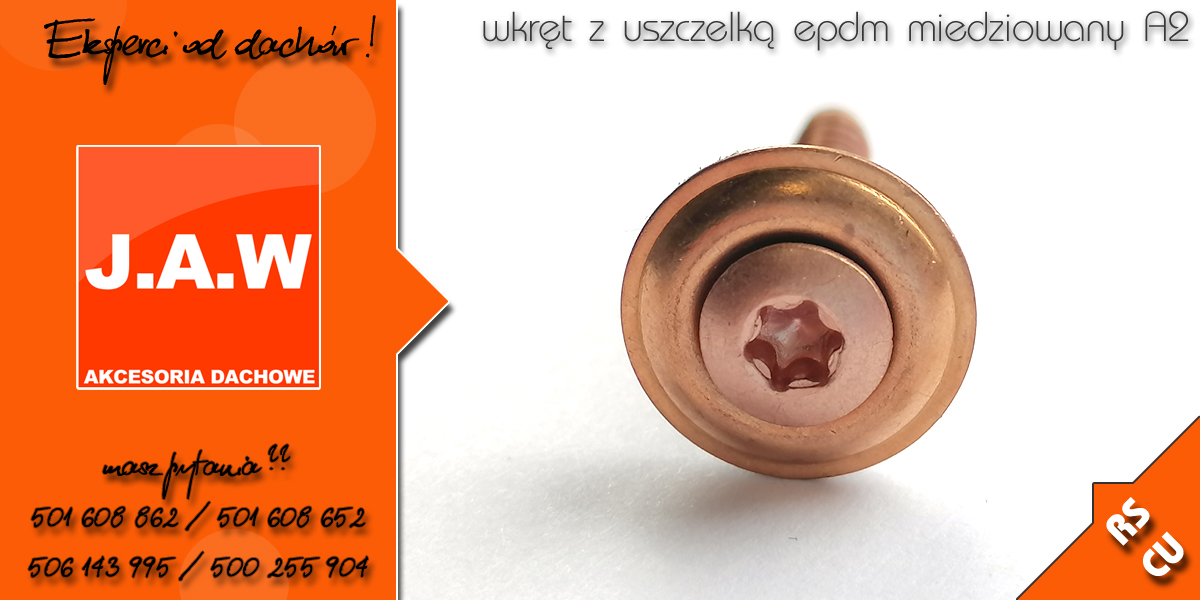

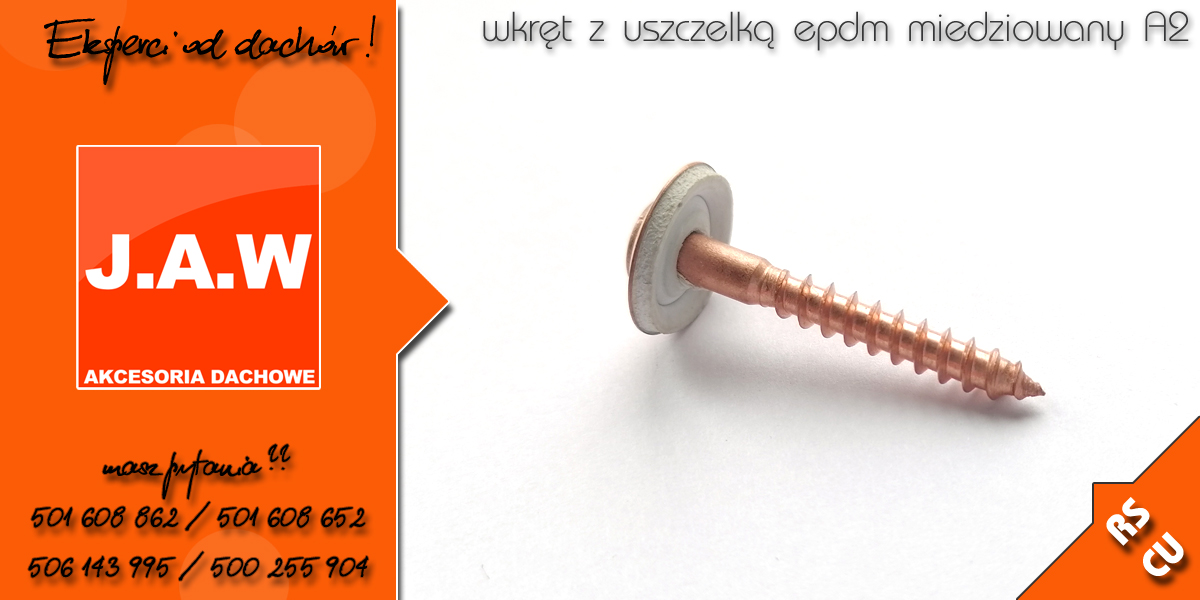

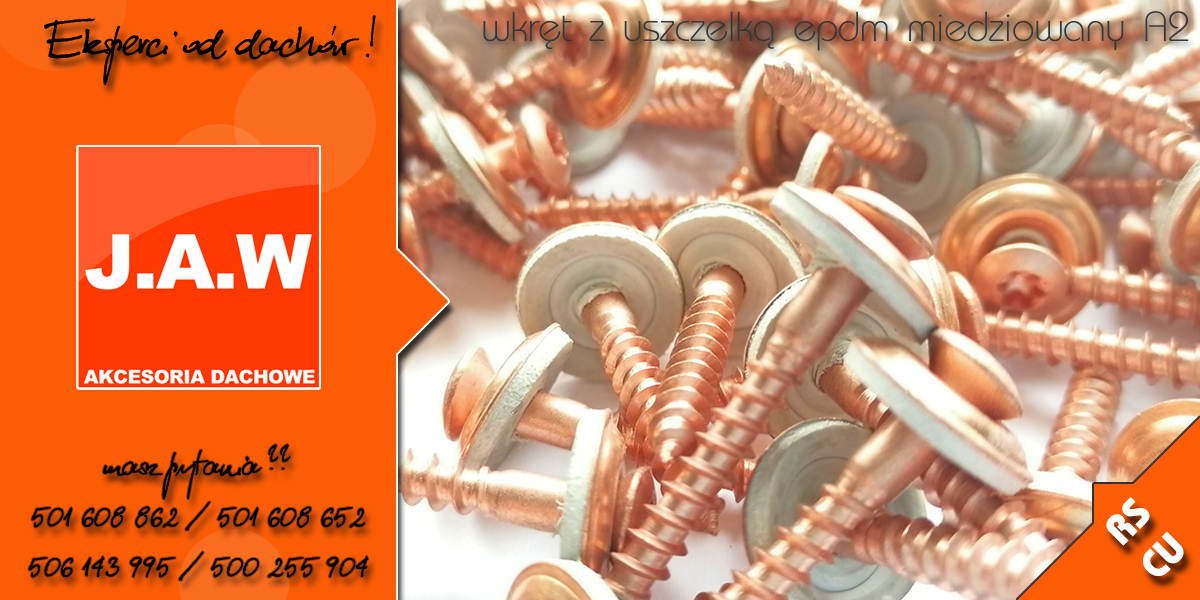

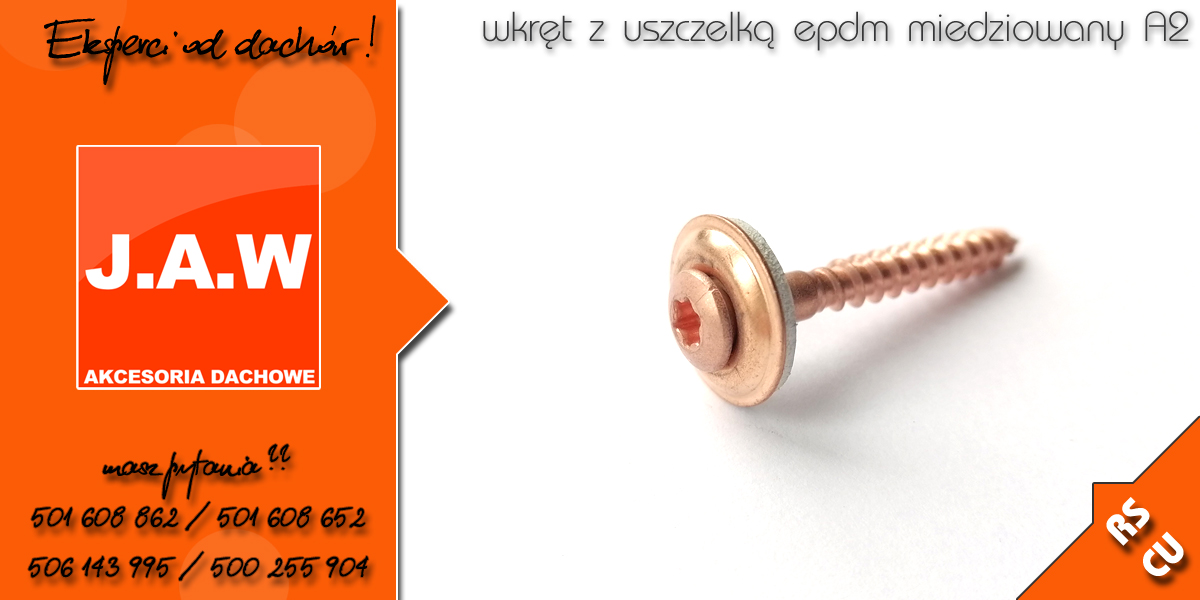

Wkręt nierdzewny miedziowany z podkładką EPDM i gniazdem torx 20

Wkręt nierdzewny miedziany / miedziowany A2 RS CU

Wkręt nierdzewny miedziowany to doskonały wybór do mocowania elementów konstrukcyjnych miedzianych, aluminiowych czy stalowych wkręcanych w konstrukcję drewnianą. Wkręty miedziane są niezwykle trwałe i odporne na działanie wody, odporne też na środowisko agresywne ponieważ są wykonane z trwałej stali nierdzewnej inox A2 i pokrywane miedzią.

Wkręty miedziowane posiadają wygodne w montażu gniazdo TX20 i szczelną podkładkę z jasnego kauczuku EPDM.

Średnica: ø4.5 mm | Długość L: 20-120 mm | Materiał: A2

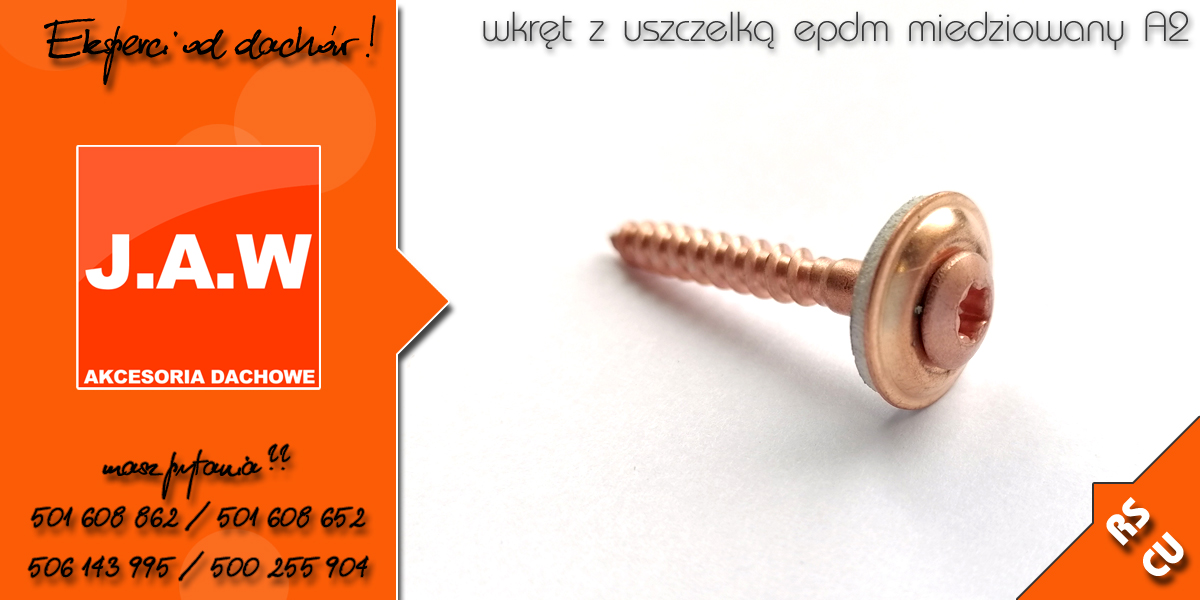

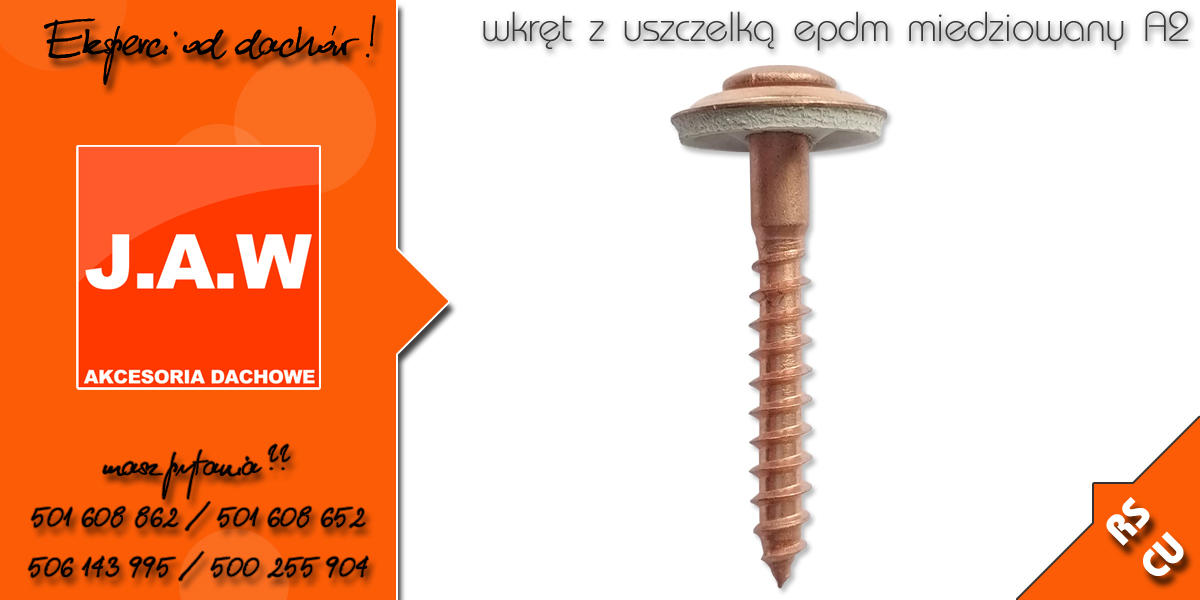

Wkręt nierdzewny A2 miedziowany z podkładką EPDM i gniazdem torx 20

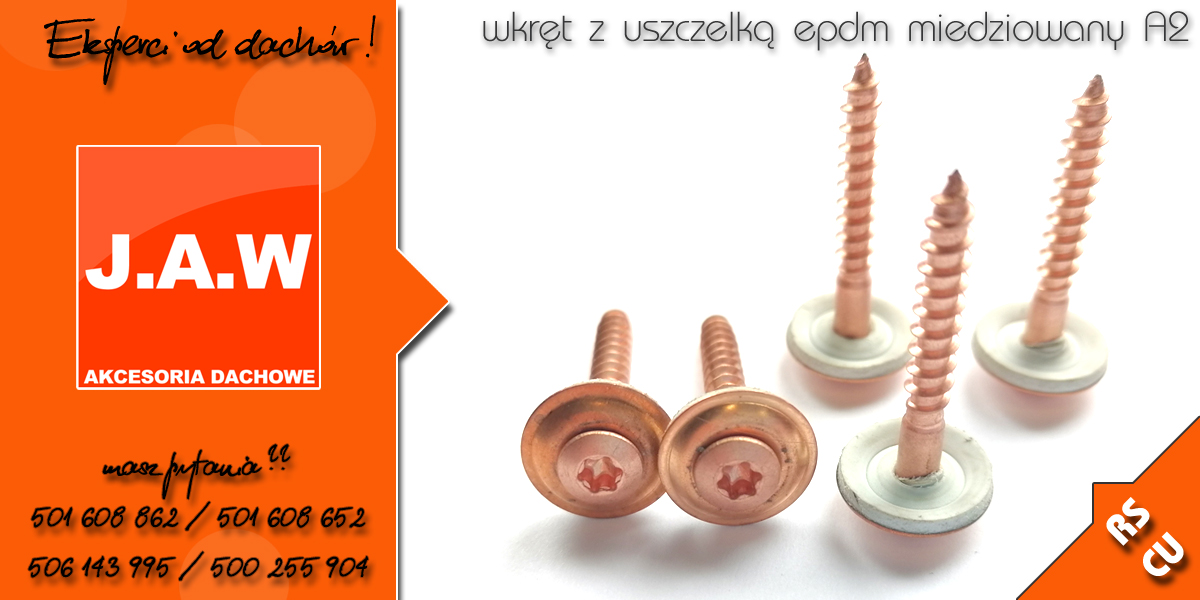

Wkręty miedziane miedziowane z podkładką EPDM i wygodnym przy wkręcaniu gniazdem tx 20

Wkręty ze stali nierdzewnej A2 miedziowane z podkładką EPDM i wygodnym przy wkręcaniu gniazdem tx 20

Wkręty ze stali nierdzewnej A2 miedziowane z uszczelką kauczukową EPDM i wygodnym przy wkręcaniu gniazdem tx 20

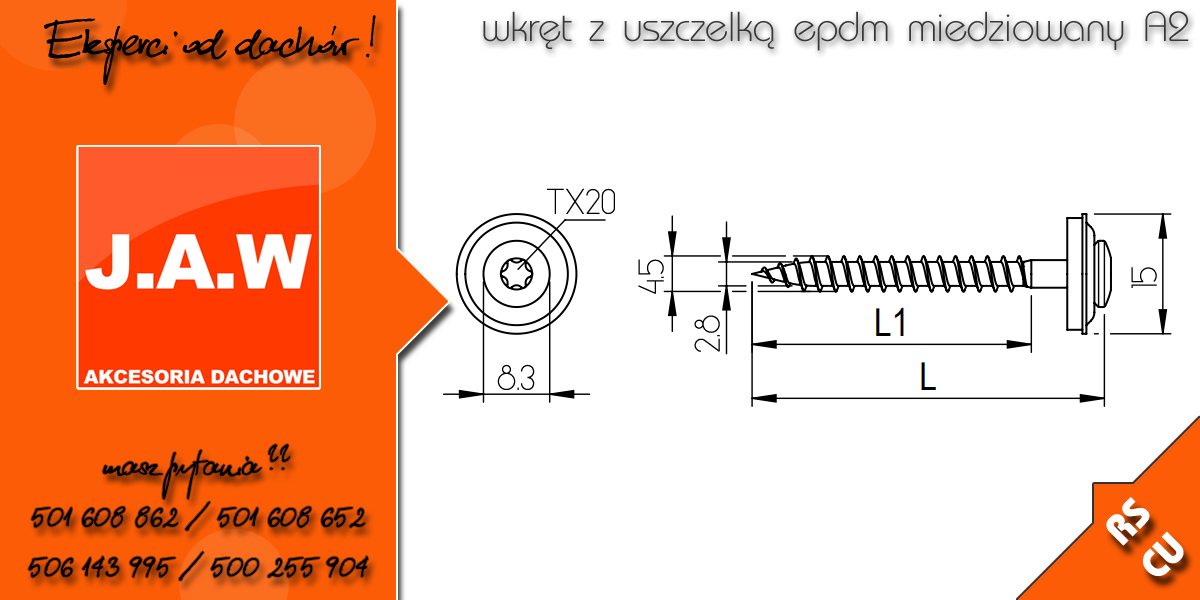

Wkręty miedziowane z podkładką EPDM i gniazdem tx 20 - tabela rozmiarów

Tabela rozmiarów wkrętów nierdzewnych miedziowanych :

nazwa	materiał	średnica d[mm]	długość L [mm]	długość gwintu L1 [mm]	opakowanie [szt]
RS CU	A2 / CU	4.5	20	12	100
RS CU	A2 / CU	4.5	25	15	100
RS CU	A2 / CU	4.5	35	21	100
RS CU	A2 / CU	4.5	45	27	100
RS CU	A2 / CU	4.5	55	33	100
RS CU	A2 / CU	4.5	60	36	100
RS CU	A2 / CU	4.5	70	42	100
RS CU	A2 / CU	4.5	80	48	100
RS CU	A2 / CU	4.5	100	60	50
RS CU	A2 / CU	4.5	120	72	50

ŚRUBA SPECJALISTYCZNA DO BETONU
WYMIARY

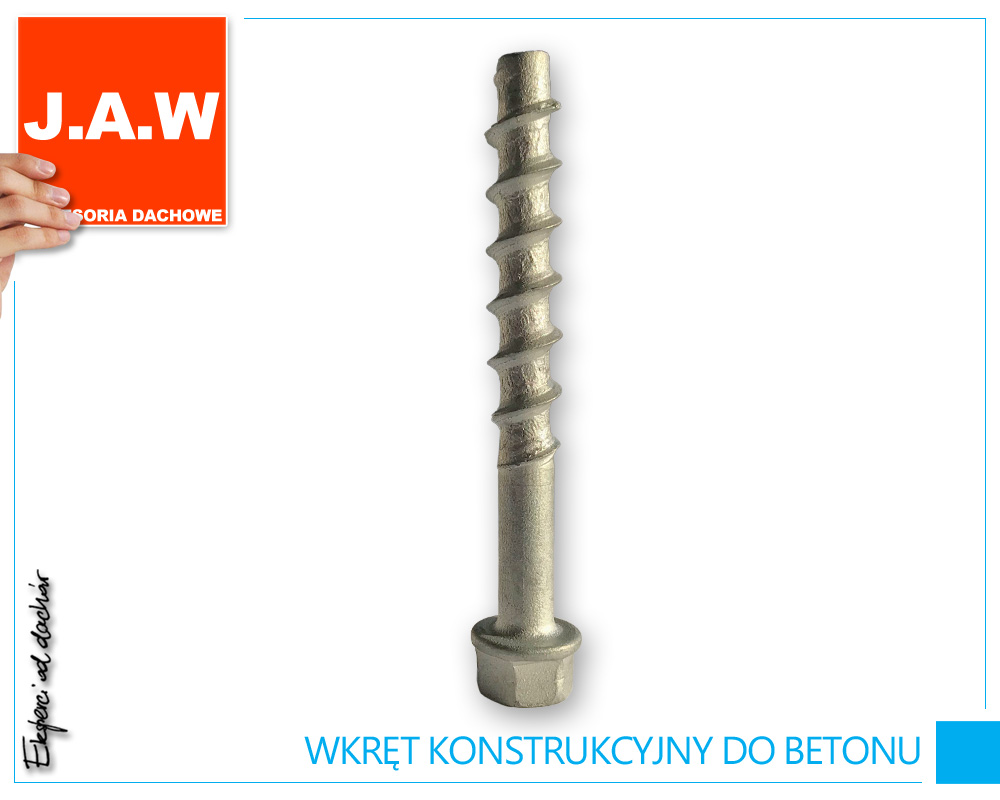

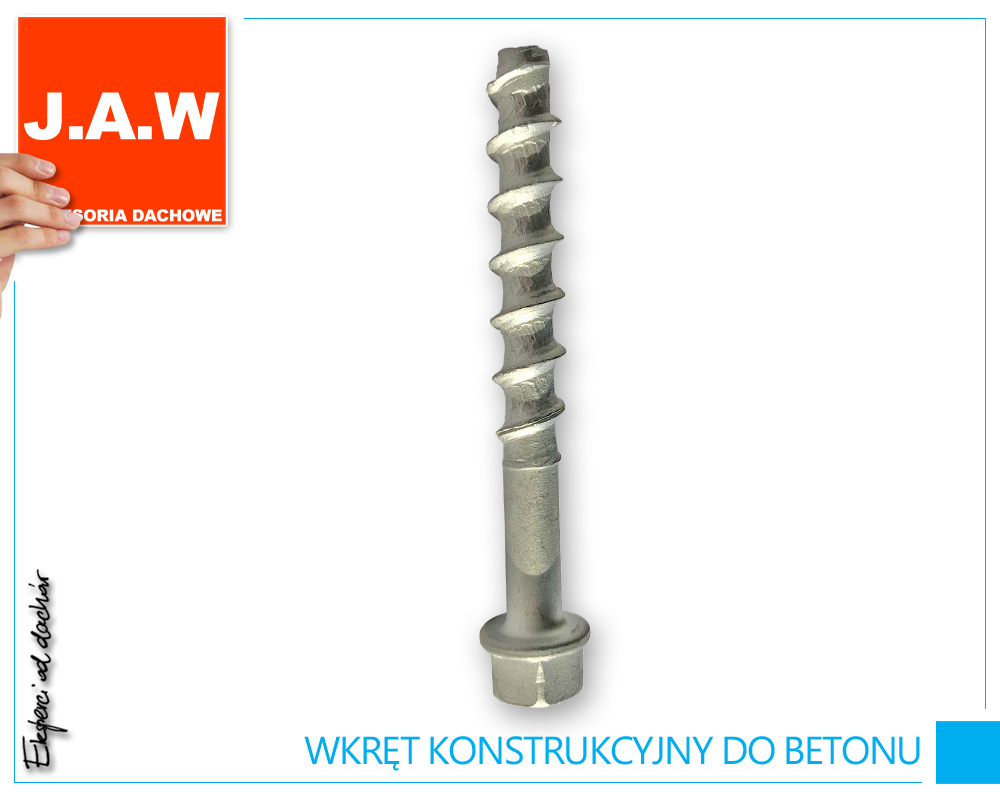

Wkręt specjalistyczny konstrukcyjny do betonu - śruba do betonu RBS-HW

Wkręt specjalistyczny do betonu - śruba RBS-HW

Śruba specjalistyczna typu RBS-HW z łbem 6-kątnym to doskonały wybór podczas montowania konstrukcji metalowych, systemów magazynowych, konstrukcji w przemyśle, obiektów budowlanych czyli wszędzie tam gdzie zachodzi potrzeba silnego zakotwienia elementów w podłożu betonowym.

Średnice: ø6-14 mm | Długość: 40-160 mm | Materiał: stal, stal nierdzewna A2

śruba specjalistyczna 6-kątna do betonu RBS-HW

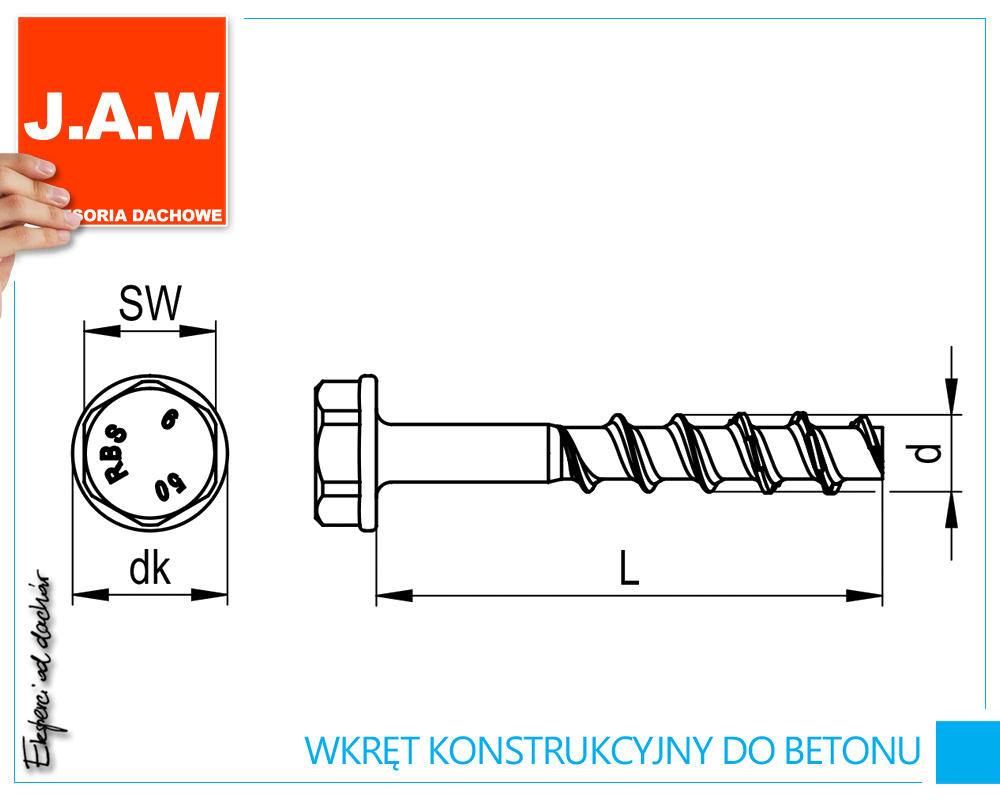

śruba specjalistyczna 6-kątna do betonu RBS-HW rysunek techniczny

Tabela rozmiarów i oznaczeń śrub do betonu

nazwa	materiał	średnica d [mm]	otwór [mm]	długość L [mm]	SW [mm]	dk [mm]	opakowanie [szt]
RBS-HW	stal	7.5	6	40	13	15.3	100
RBS-HW	stal	7.5	6	50	13	15.3	100
RBS-HW	stal	7.5	6	60	13	15.3	100
RBS-HW	stal	7.5	6	50	13	16.0	50
RBS-HW	stal	10.5	8	70	13	16.0	50
RBS-HW	stal	10.5	8	80	13	16.0	50
RBS-HW	stal	10.5	8	90	13	16.0	50
RBS-HW	stal	12.5	10	60	15	20.0	50
RBS-HW	stal	12.5	10	90	15	20.0	25
RBS-HW	stal	12.5	10	100	15	20.0	25
RBS-HW	stal	12.5	10	120	15	20.0	25
RBS-HW	stal	12.5	10	150	15	20.0	25
RBS-HW	stal	12.5	10	160	15	20.0	25
RBS-HW	stal	16.5	14	80	21	28.3	20
RBS-HW	stal	16.5	14	110	21	28.3	20

ŚRUBA DO BETONU Z GWINTEM
WYMIARY

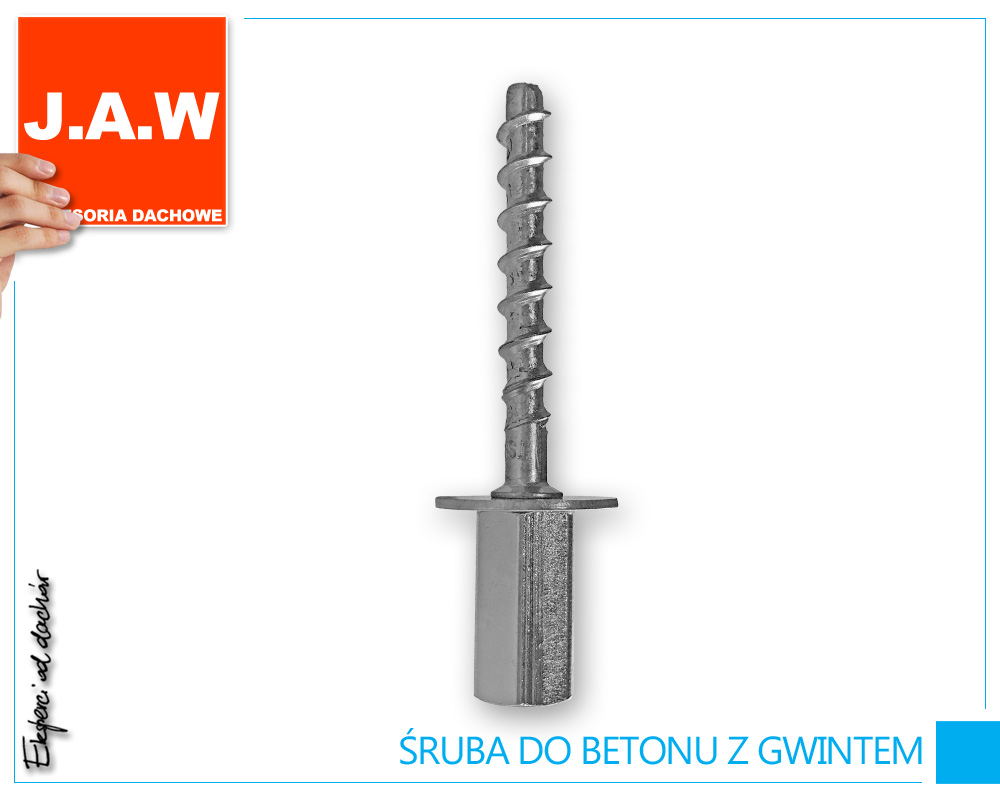

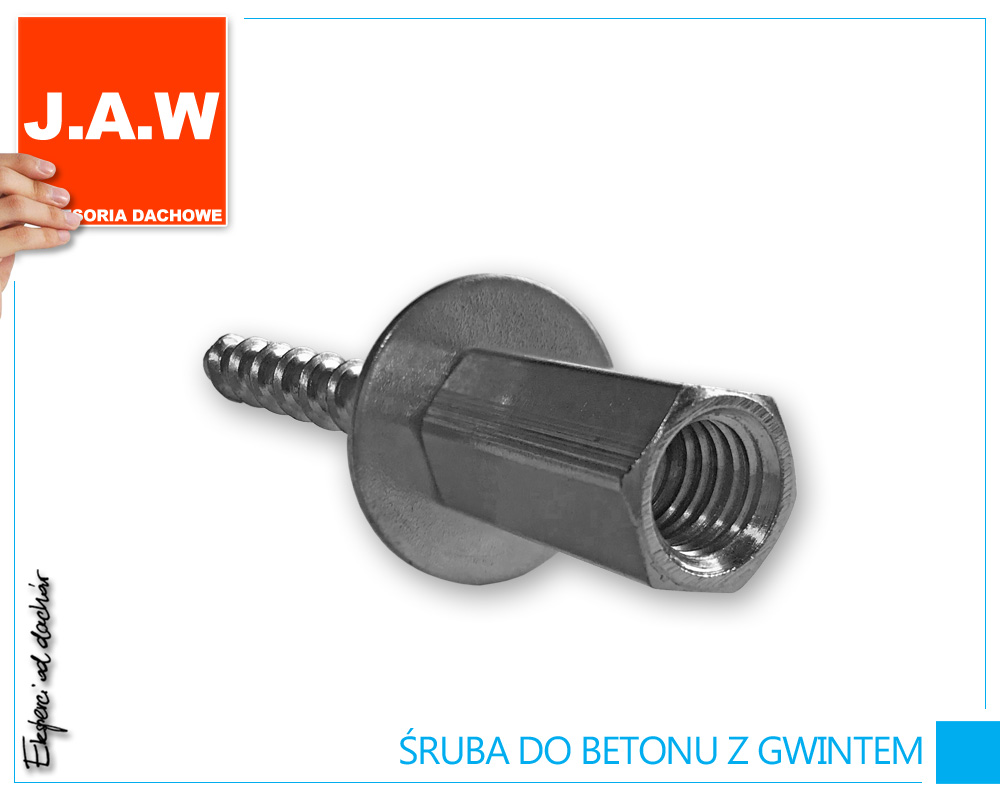

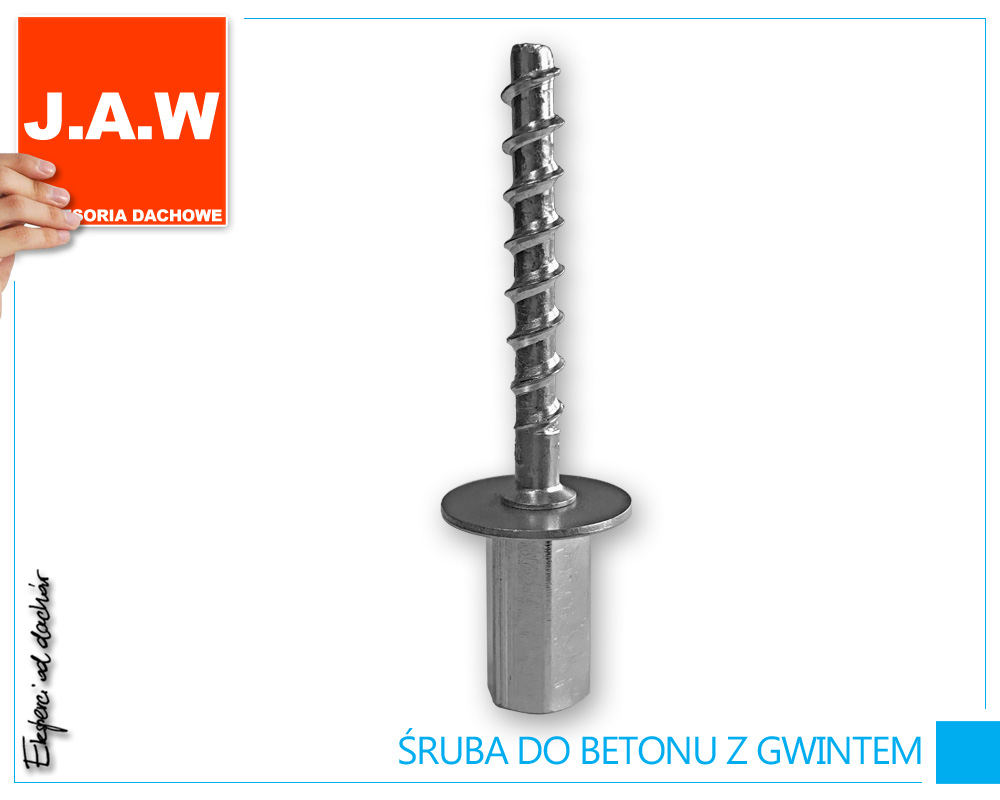

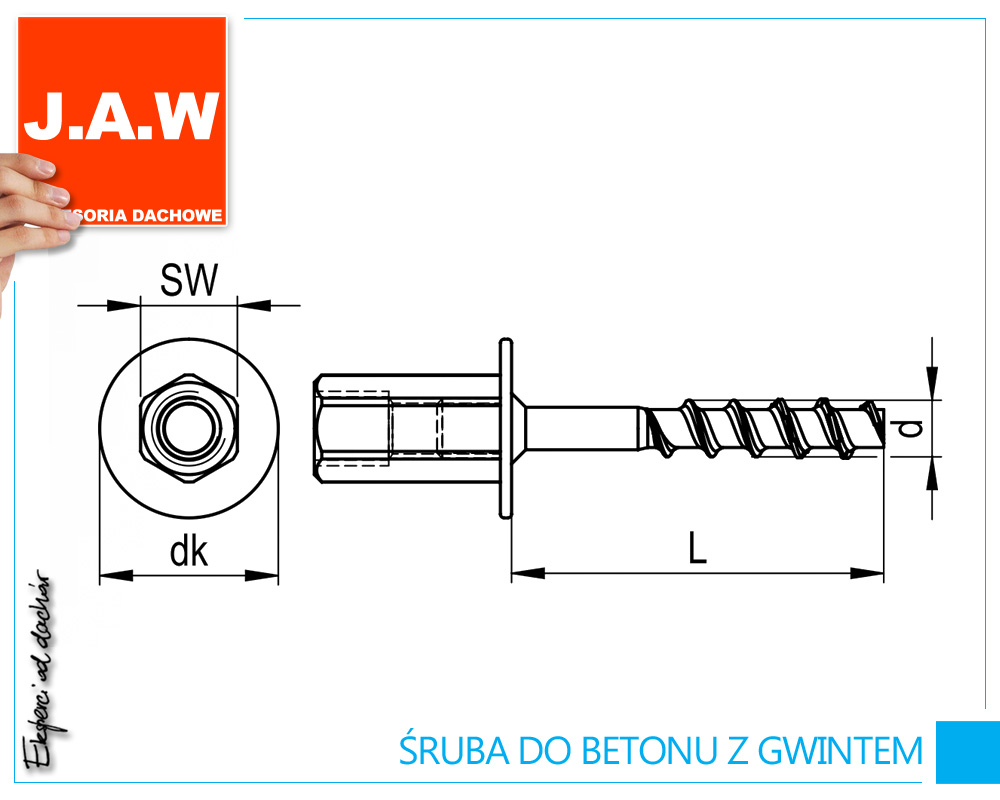

Śruba konstrukcyjna do betonu z podkładką i gwintem wewnętrznym RBS-IM

Śruba do betonu z gwintem RBS-IM

Śruba specjalistyczna typu RBS-IM z łbem 6-kątnym posiada gwint wewnętrzny i podkładkę dzięki czemu doskonale nadaje się do kotwienia w betonie, póxniej można wkręcić element gwintowany np. obejmę do zamontowania instalacji elektrycznej czy zacisk do rury.

Średnica: ø7.5 mm | Długość L: 35/55 mm | Materiał: stal, ocynk biały
