Kaloty dachowe do mocowania płyt falistych i trapezowych

Specjalistyczne kaloty dachowe z uszczelką kauczukową EPDM

Przedstawiam Ci specjalne zamocowania o wysokiej szczelności czyli kaloty do dachu ze szczelną uszczelką EPDM, które są wykonane z odpornego i wytrzymałego aluminium do połączeń zarówno o kształcie falistym jak i trapezowym. Specjalistyczne kaloty dachowe to pewność, że Twoja skręcona konstrukcja dachowa nie tylko będzie skręcona szybko i dokładnie oraz będzie idealnie dopasowana do kształtu fali płyty dachowej bądź ściennej - JAW Eksperci Od Dachów - Eksperci od sprawdzonych zamocowań.

KALOTY FALISTE Z USZCZELKĄ
WYMIARY

Kaloty aluminiowe z uszczelką EPDM do mocowania profili falistych - JAW Konin

Kaloty do mocowania płyt falistych z EPDM

Kaloty wykonane są profilowanego aluminium dzieki czemu są niezwykle sztywne i odporne na czynniki atmosferyczne. Dzieki kauczukowi EPDM w spodniej części podczas dokręcania uzyskasz całkowitą szczelność połączenia na płycie falistej zarówno stalowej jak i z PCV.

Grubość: 1 mm | Materiał: aluminium | Powłoka: naturalne aluminium | kolor: dowolny RAL na życzenie

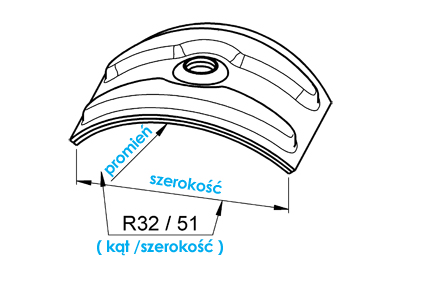

Rysunek techniczny kaloty falistej - JAW Konin

Wymiary i pakowanie kalot falistych:

Kaloty można z powodzeniem stosować w połączeniu z innymi wkrętami zarówno konstrukcyjnymi jak i wkretami do mocowania systemów solarnych.

Tabela rozmiarów kalot falistych z aluminium
kod	promień [R]	Długość łuku [mm]	Szerokość [mm]	Opakowanie [szt]	EPDM [mm]	Otwór [ø]
R24/40	ø 24	40 mm	45	100 szt	2	7.3
R32/51	ø 32	51 mm	45	100 szt	2	7.3
R48/57	ø 48	57 mm	45	100 szt	2	7.3

KALOTY TRAPEZOWE Z USZCZELKĄ
WYMIARY

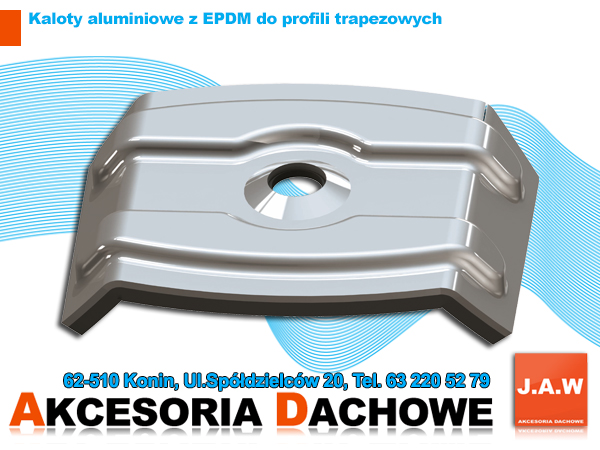

Kaloty aluminiowe z uszczelką EPDM do mocowania profili trapezowych - JAW Konin

Kaloty do mocowania płyt trapezowych z EPDM

kaloty wykonane są profilowanego aluminium dzieki czemu są niezwykle sztywne i odporne na czynniki atmosferyczne. Dzieki kauczukowi EPDM w spodniej części podczas dokręcania uzyskasz całkowitą szczelność połączenia na płycie falistej zarówno stalowej jak i z PCV.

Grubość kaloty z EPDM: 4 mm | Materiał: aluminium | kolor: dowolny RAL na życzenie

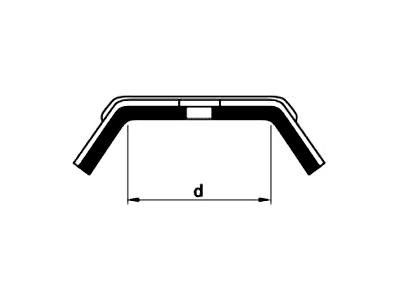

Rysunek techniczny kaloty trapezowej do mocowania płyt - JAW Konin

Wymiary i pakowanie kalot trapezowych z aluminium:

Kaloty można z powodzeniem stosować w połączeniu z innymi wkrętami zarówno konstrukcyjnymi jak i wkretami do mocowania systemów solarnych.

Tabela rozmiarów standardowych kalot trapezowych z aluminium
KOD	Rozstaw d[mm]	Szerokość [mm]	Opakowanie [szt]	EPDM [mm]	Kąt nachylenia [°]
SW 26-27	26 mm	45	100 szt	2	27°
SW 32-25	32 mm	45	100 szt	2	25°
SW 41-32	41 mm	45	100 szt	2	32°

KALOTY TRAPEZOWE RS
WYMIARY

Kaloty aluminiowe profili trapezowych REISSER - JAW Konin

Kaloty do płyt trapezowych z EPDM RS

Grubość kaloty z EPDM: 3 mm | Materiał: aluminium | kolor: dowolny RAL na życzenie

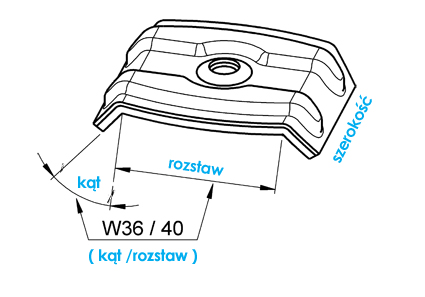

Rysunek techniczny kaloty trapezowej reisser do mocowania płyt - JAW Konin

Wymiary i pakowanie kalot trapezowych z aluminium:

Kaloty niemieckie RS można z powodzeniem stosować w połączeniu z innymi wkrętami zarówno konstrukcyjnymi Typ A oraz Typ BZ jak i wkretami do mocowania systemów solarnych.

Tabela rozmiarów niemieckich kalot trapezowych RS
KOD	rozstaw [mm]	kąt [°]	szerokość [mm]	opakowanie	grubość EPDM	otwór [ø]
W15/20	20 mm	15°	45	100 szt	2 mm	ø 7.3 mm
W35/20	20 mm	35°	45	100 szt	2 mm	ø 7.3 mm
W30/23	23 mm	30°	45	100 szt	2 mm	ø 7.3 mm
W15/25	25 mm	15°	45	100 szt	2 mm	ø 7.3 mm
W27/25	25 mm	27°	45	100 szt	2 mm	ø 7.3 mm
W40/26	26 mm	40°	45	100 szt	2 mm	ø 7.3 mm
W35/28	28 mm	35°	45	100 szt	2 mm	ø 7.3 mm
W24/30	30 mm	24°	45	100 szt	2 mm	ø 7.3 mm
W38/30	30 mm	38°	45	100 szt	2 mm	ø 7.3 mm
W23/34	34 mm	23°	45	100 szt	2 mm	ø 7.3 mm
W33/37	37 mm	33°	45	100 szt	2 mm	ø 7.3 mm
W17/40	40 mm	17°	45	100 szt	2 mm	ø 7.3 mm
W36/40	40 mm	36°	45	100 szt	2 mm	ø 7.3 mm
W32/54	54 mm	32°	45	100 szt	2 mm	ø 7.3 mm
W22/57	57 mm	22°	45	100 szt	2 mm	ø 7.3 mm

MINIKALOTA UNIWERSALNA NAPRAWCZA
WYMIARY

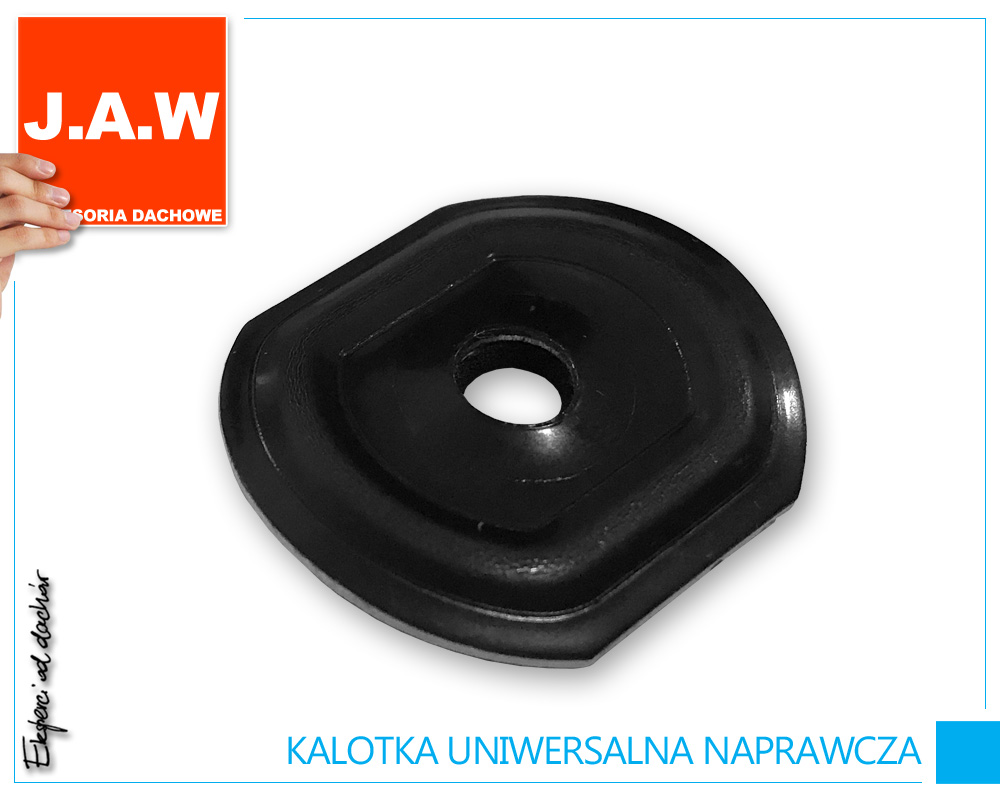

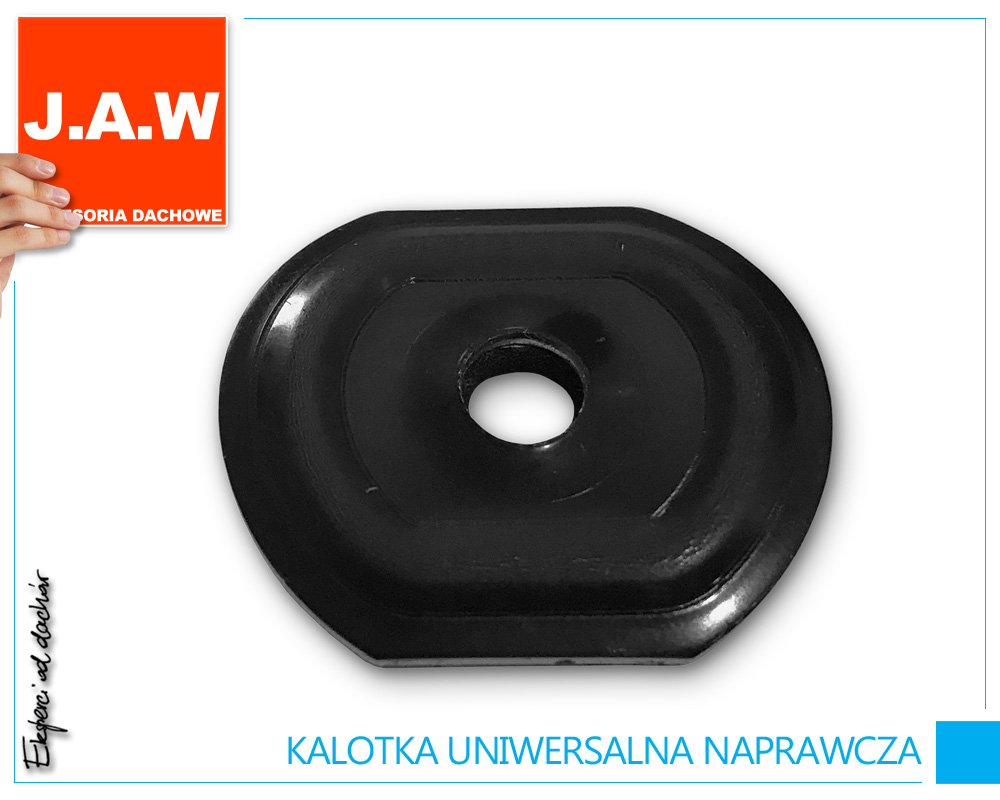

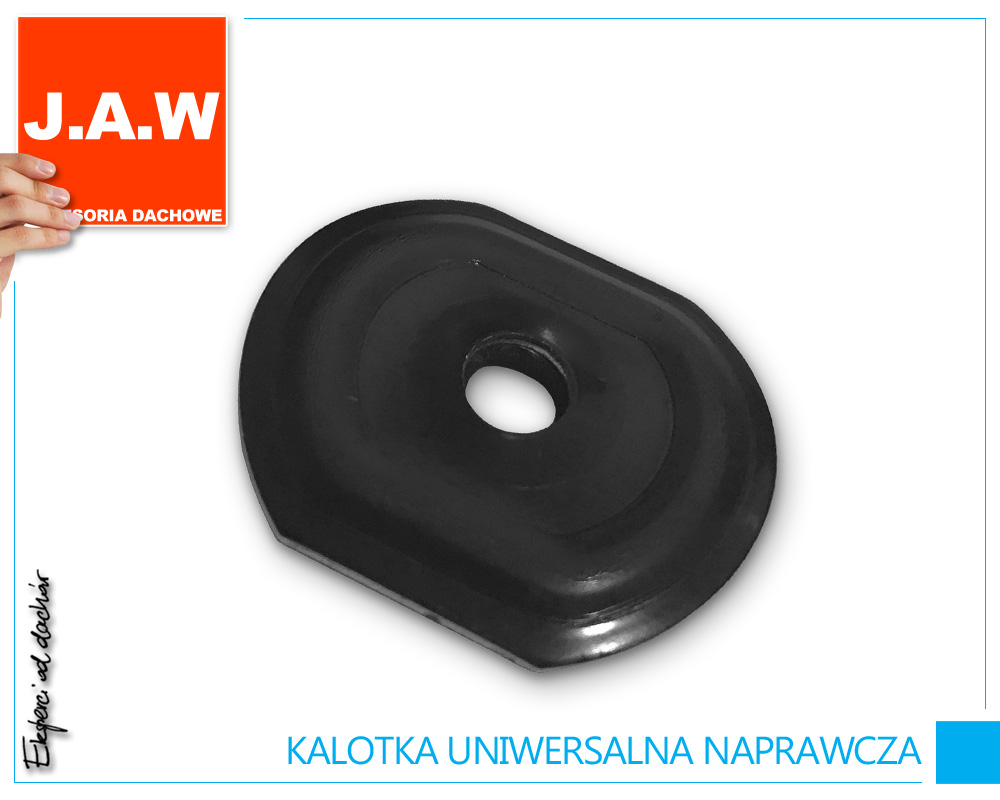

Minikalota aluminiowa REISSER - kalotka uniwersalna naprawcza

Minikalota uniwersalna z EPDM RS

Minikalotki wykonane są profilowanego aluminium o grubości 1mm dzięki czemu są lekkie i sztywne. Kalotki typu mini z EPDM nadają się doskonale do uszczelnień otworów po wcześniejszych wkrętach, a także jako koloty uniwersalne ze względu na małe rozmiary.

Minikaloty uniwersalne Reisser można z powodzeniem stosować w połączeniu z innymi wkrętami zarówno konstrukcyjnymi jak i typu farmer oraz warstwówka.

Grubość EPDM: 2 mm | Materiał: aluminium | Wymiar: 32*28 | kolor: dowolny RAL na życzenie
